ZYGJ-147A高铁接触网实训场
（单价350万,不含轨道）

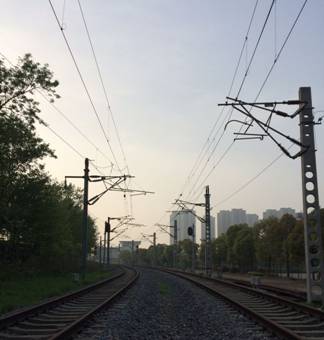

概述：系统采用全真接触网设备，建设两条接触网线路，正线采用高铁标准，侧线采用普速线路标准，分别设置10根支柱，跨距可取15米至40米，视场地情况设置。
技术参数：正线接触网采用H型钢柱，铝合金腕臂，设两个锚段区间，非绝缘锚段关节，接触悬挂采用全补偿弹性链型悬挂；侧线接触网采用钢筋混凝土支柱，钢管腕臂，设三个锚段区间，两个锚段关节分别为非绝缘锚段关节和绝缘锚段关节，接触悬挂采用全补偿简单链型悬挂。导高5000mm，拉出值不大于250mm。接触悬挂设置一处人为的断线点。
主要配置清单：
| 序号 | 设备名称 | 数量 |
1 | H型钢柱 | 10根 |
2 | 钢筋混凝土横腹杆 | 10根 |
3 | 硬横跨 | 1付 |
4 | 分段绝缘器 | 2台 |
5 | 隔离开关 | 3台 |
6 | 避雷器 | 3付 |
7 | 线岔 | 1付 |
8 | 棘轮补偿装置 | 4付 |
9 | 滑轮补偿装置 | 6付 |
10 | 铝合金腕臂 | 9套 |
11 | 钢管腕臂 | 11套 |
12 | 接触悬挂 | 1千米 |
13 | 施工附件 | 1批 |
可开展的实训项目：设备认知、接触网参数测量、接触网登杆练习、腕臂检修、腕臂绝缘子更换、腕臂整体吊装、接触线夹检修、拉出值调整、导高调整、补偿装置a b值调整、补偿绳更换、附加导线安装、承力索断线接续。
