ZYGJ-65A接触网实训场
(单价150万)

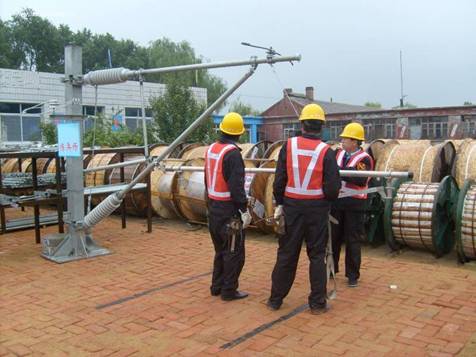

概述：考虑到如果建设与现场一致的接触网线路，建设成本很高，同时在教学中存在较大的高空作业风险，本方案采用适合教学的矮支柱接触网，不铺设轨道，除支柱外其他均采用全真设备，设置10根支柱，跨距可取15米至30米，视场地情况设置。
技术参数：支柱全部采用3米高的H型钢柱，导高1000mm，拉出值不大于250mm。采用铝合金腕臂，设三个锚段区间，接触悬挂采用全补偿弹性链型悬挂，两个锚段关节分别为三跨非绝缘锚段关节和四跨绝缘锚段关节（如果场地允许也可采用六跨绝缘锚段关节）。承力索设置一处人为的断线点。
主要配置清单：
| 序号 | 设备名称 | 数量 |
1 | H型钢柱 | 10根 |
2 | 分段绝缘器 | 1台 |
3 | 隔离开关 | 2台 |
4 | 避雷器 | 2付 |
5 | 棘轮补偿装置 | 6付 |
6 | 铝合金腕臂 | 15套 |
7 | 接触悬挂 | 500米 |
8 | 电连接、绝缘子、金具等 | 若干 |
可开展的实训项目：设备认知、腕臂检修、腕臂绝缘子更换、腕臂整体吊装、接触线夹检修、拉出值调整、导高调整、补偿装置a b值调整、补偿绳更换、附加导线安装、承力索断线接续。
