ZY-TV22液晶音视频维修技能实训考核装置


一、产品概述
ZY-TV22液晶音视频维修技能实训考核装置"是根据中华人民共和国劳动和社会保障部发布的《"家用电子产品维修工"职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。

二、技术性能
1.输入电源：单相三线制AC220V±10% 50HZ
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3.整机容量：＜300VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：150cm×70cm×135cm
6．具有实验室管理系统，带密码开机和定时关机功能
三、系统组成

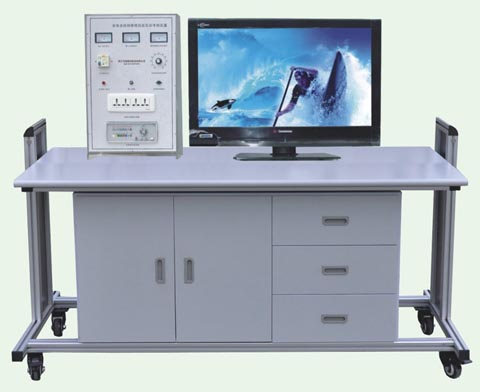

1.本装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成
（一）实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）
2.交流电源（均带有过流保护）
输出电源：市电不隔离输出 220V 50HZ
隔离变压器输出 220V 50HZ 14.5V 50HZ
3.直流电源：±16V/+12V
4.彩色信号发生器
（1）输出信号频率范围：第12频道
（2）电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键直接选择
（3）输出信号：有视频、伴音（中频6.5M）、射频输出接口）
（4）信号制式：PAL-D/K
5.智能考核接口单元：答题器接口、PC机串行接口、彩电模块接口
（二）液晶显示器：15寸 对比度： 600：1，亮度：500cd/m2, 反应时间：＜16ms
（三）实训组件
本装置由液晶彩电模块、智能实训考核系统组成。
1.液晶彩电实训模块
智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、AD模数转换单元、内置设故排故系统（可由电脑随机故障点）
2.智能实训考核系统
(1)计算机可以监控1-126台家用电器智能考核台
(2)已设置20多个故障点。
(3)具有发卷功能
(4)具有收卷功能
(5)具有单台和全部实验台清零功能
(6)具有自动检测各家用电器考核台的通讯联机情况
(7)可以生成学生个人成绩单
(8)可以对学生考核情况进行统计、分析
(9)设有进入系统密码，进入系统后能够修改密码
(10)具有打印功能
(11)具有答题次数限制功能
(12)学生台配智能答题器，学生可以通过答题器与都师进行数据交换
（四）实训桌：整体结构采用钢木落地台式，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
四、实训项目
1.功放输出芯片局部损坏或扬声器损坏
2.主板+12V电源丢失
3.红外接收头损坏
4. 红外接收头电源丢失
5.功放输出芯片局部损坏或扬声器损坏
6.高频头损坏
7.按键开关损坏
8.显示器背光电源电路故障。
9. CPU 正5V电源丢失
10.显示器背光电源控制信号丢失
