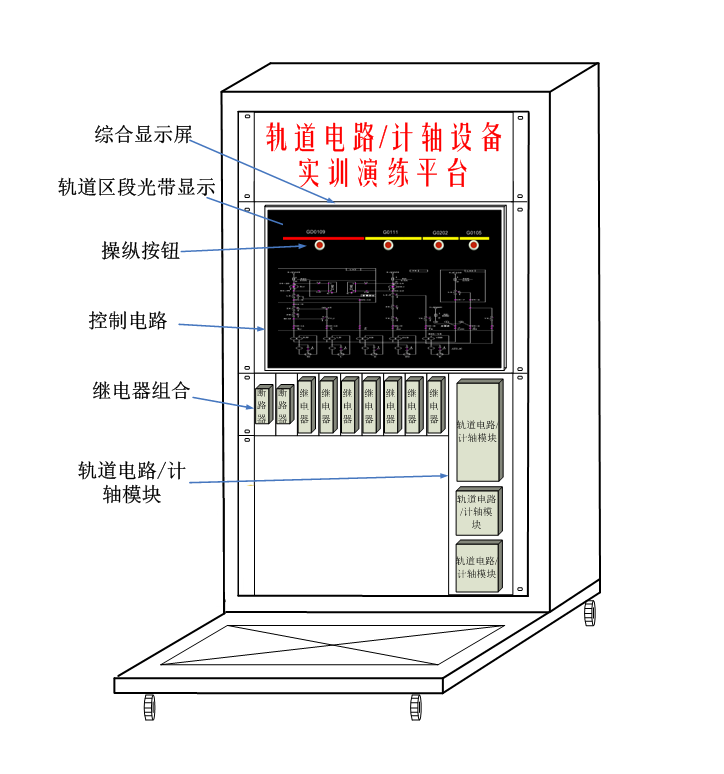

轨道电路或计轴设备实训演练平台由信号组合柜、继电器、轨道电路发送盒、接收盒、衰耗盒、电缆模拟网络盘、计轴主机、磁头、轨道及控制电路状态显示计算机、显示屏、多路数字量驱动采集模块、电源模块、断路器、组合板、练功平台车等设备组成。设备外观结构如下图所示。

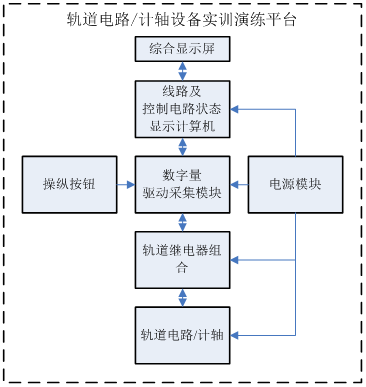

轨道电路/计轴设备实训演练平台通过轨道区段占用/出清模拟，采用真实轨道电路发送、接收、衰耗模块设备或计轴主机和磁头，在综合显示屏上显示轨道相关状态，在轨道状态发生变化时并勾通相应的表示电路，点亮对应的表示灯。此练功平台能使学员在较小的室内空间内达到身临其境的感觉。同时通过轨道电路/计轴的实时显示，直观的反映电路的动作情况，从而达到常规现场教学无法达到的效果。平台各部件间接口如下图所示：


该环境还能进行轨道组合配线、导通试验、轨道电路/计轴设备培训和教学。
配置清单

序号	设备名称	规格	单位	数量
1	信号组合柜	定制，且需符合铁标要求	台	1
2	信号继电器	轨道继电器定型组合继电器	个	10
3	ZPW2000发送盒		套	1
4	ZPW2000接收盒		套	1
5	ZPW2000衰耗盒		套	1
6	ZPW2000电缆模拟网络盘		套	2
7	轨道及控制电路状态显示计算机	定制	台	1
8	综合显示屏	高分辨率显示器	台	1
9	数字量驱动采集模块	多路输入输出	套	1
10	电源模块	供给信号继电器	台	1
11	断路器		个	1
12	练功平台车	定制	台	1
13	继电器座、盲板、机柜安装辅件		套	1
14	机柜配线（含连接器和电缆、配线等）		套	1
