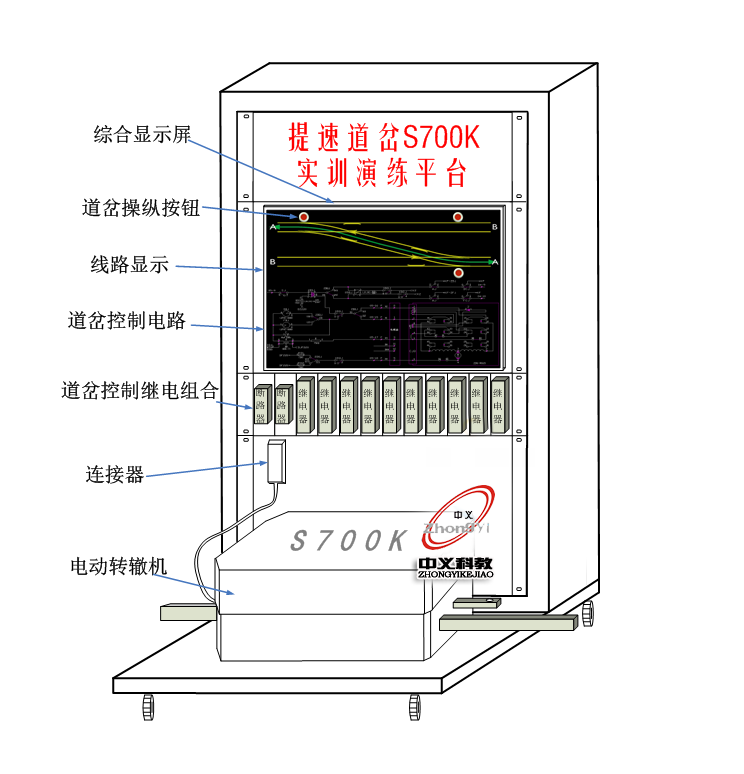

提速道岔S700K转辙机实训演练平台由信号组合柜、信号继电器、S700K三相交流电动转辙机、线路及控制电路状态显示计算机、显示屏、多路数字量驱动采集模块、24V电源模块、220V转380V电源模块、断路器、道岔控制组合板、练功平台车等设备组成。设备外观结构如下图所示。


提速道岔S700K实训演练平台通过道岔操纵按钮接通道岔控制电路，控制S700K转辙机的定、反位的动作。在接通道岔启动电路时、转辙机转换到相应的位置并给出定/反位表示表示后，在综合显示屏上显示继电器线圈和接点状态，并连通相应的表示电路，点亮对应的表示灯。当转辙机不到位或故障时，给出相应提示。此练功平台能使学员在较小的室内空间内达到身临其境的感觉。同时通过道岔控制电路的实时显示，直观的反映电路的动作情况，从而达到常规现场教学无法达到的效果。

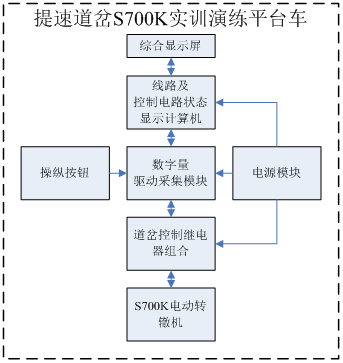

平台各部件间接口如下图所示：


该环境还能进行道岔组合配线、导通试验、S700K转辙机结构培训和教学。

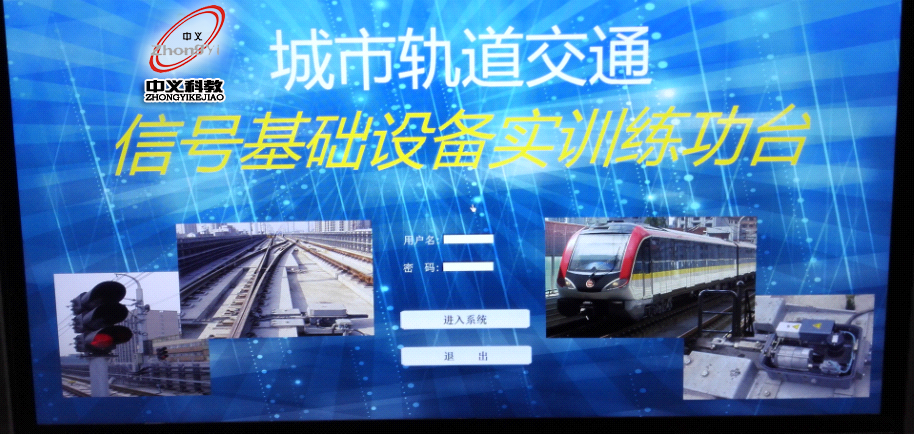

上位机登录界面

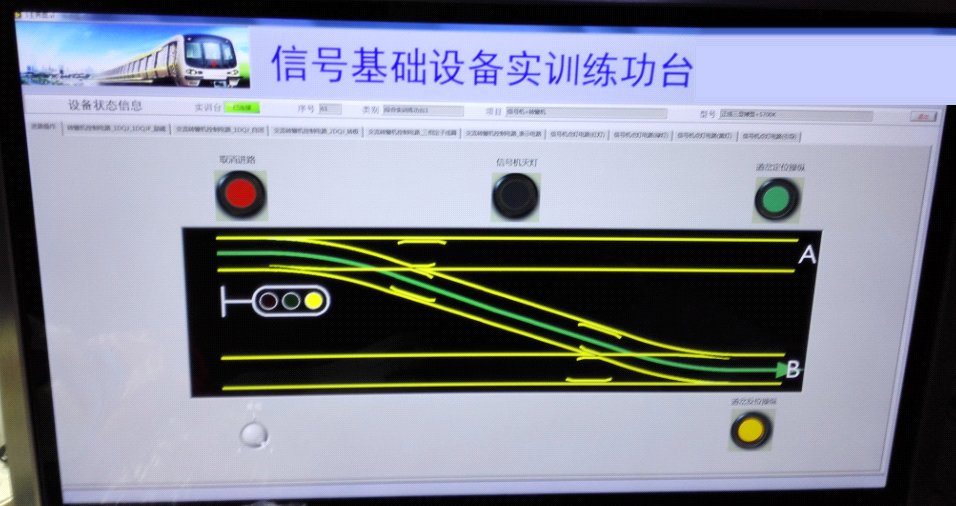

上位机道岔和信号操作界面


上位机电路演练界面

提速道岔S700K实训演练平台详细清单如下表所示。

序号	设备名称	规格	单位	数量
1	信号组合柜	定制，且需符合铁标要求	台	1
2	信号继电器	S700K转辙机控制定型组合继电器	个	10
3	转辙机	S700K三相交流电动转辙机	台	1
4	线路及控制电路状态显示计算机	定制	台	1
5	综合显示屏	高分辨率显示器	台	1
6	数字量驱动采集模块	多路输入输出	套	1
7	24V电源模块	供给信号继电器	台	1
8	AC220V转三相交流380V电源模块	S700K转辙机动作	台	1
9	断路器			4
10	练功平台车	定制	台	1
11	动作杆与表示杆间连杆		套	1
13	继电器座、盲板、机柜安装辅件		套	1
14	机柜配线（含连接器、电缆、配线等）		套	1
