一、概 述

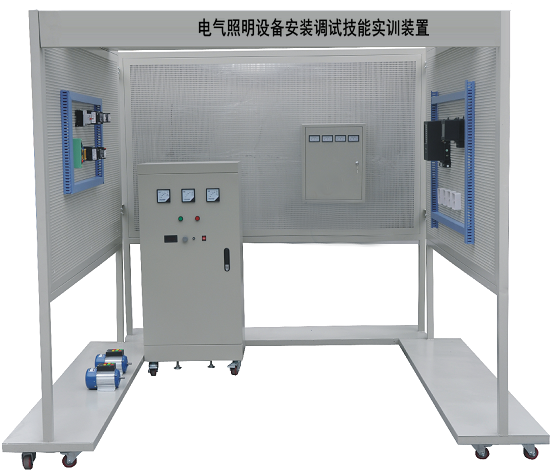

电气照明设备安装调试技能实训装置是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的，可完成《电气设备安装工（初级）》、《电气设备安装工（中级）》的电气照明设备安装调试技能实训，适合各职业院校的对电气设备安装工技能实训教学，同时也是初级、中级电气设备安装工技能考核的鉴定设备。
二、特 点
该实训设备在结构上以建筑模型（包含了室内配电箱的安装、室内线管敷设及管内穿线、电气照明典型线路施工、各种灯具的安装与接线）为基础，由室内配电箱的安装、线管敷设、线管穿线、各种灯具的安装、典型照明电路的安装、吊扇的安装及调试、防雷接地装置的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。
1.配电箱采用小型室内配电箱，用于训练学员对配电箱的安装技能
2.电气照明典型线路采用优质元器件
3.防雷接地装置采用工业现场所用的避雷针和避雷器进行实训
三、技术性能
1.输入电压：三相四线～380V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5kVA
四、装置配备
1.电源、电气设备配备
(1)电源部分
三相四线380V电网经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电；设有指针式交流电压表三只指示输入的三相电源线电压；交流电源输出端设有过流保护及漏电保护功能。
(2)配备一套室内小型配电箱，用于配电箱的室内安装
(3)配备室内布线用PVC线管、弯头及线盒用于线管敷设施工、弯头制作等
(4)配备典型照明线路施工所用的灯座及开关等元器件
(5)配备吊扇及配套调速器1套
(6)配备避雷针1只
(7)配备电源防雷器1台
(8)配备布线用硬质导线
2.仪器配备
便携式数字万用表
3.工具配备
配有电工常用工具2套 （含剥线钳、尖嘴钳、十字螺丝刀、一字螺丝刀、斜口钳、电工刀、小钢锯
及锯片等），电烙铁1把，卷尺1把。
五、实训项目
1.配电箱安装
2.线管敷设前的预制加工
3.线管的敷设
4.线管的穿线
5.灯具的安装
6.典型照明电路的安装及接线
7.吊扇的安装及测试
8.防雷器的安装
9.避雷针的安装
