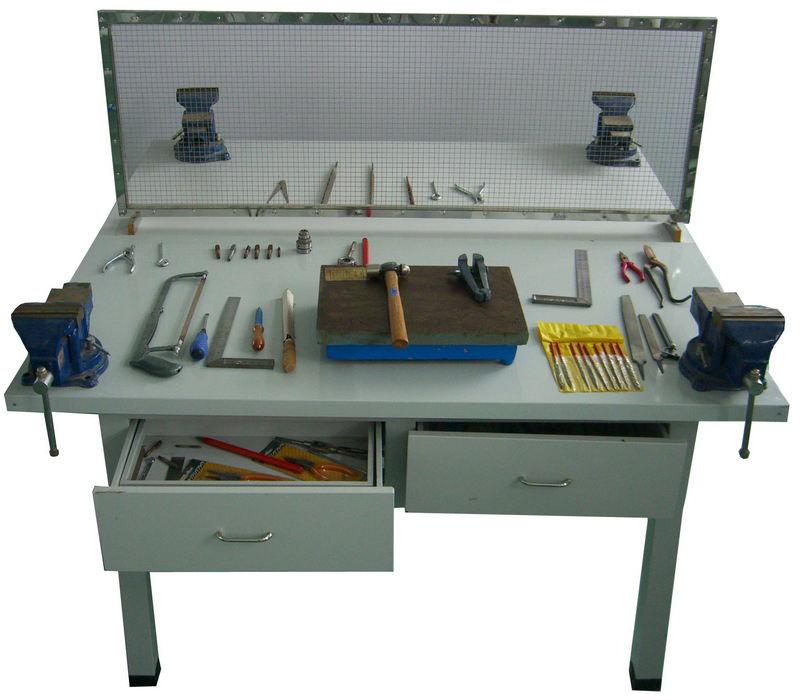

ZY-QG02 钳工实验台(4工位)

一•概述
本公司生产钳工实验室设备根据教学要求与多家工厂共同开发生产，该产品配备的钳工工具通用化，标准化和专用化，可提高学生的操作技术和动手能力。钳工大多是在钳工台上用手工工具操作，对工件进行加工。手工操作的特点是技术性强，加工质量的好坏主要取决于操作者技术水平的高低，它的工作范围较广，具有万能性和灵活性的优势且不受设备、场地等条件的限制，因此凡是采用机械加工方法不太适宜或难以进行机械加工的场合，通常由钳工来完成，尤其是机械产品的装配、调试、安装和维修等更需要钳工，所以说钳工不仅是机械制造工厂中应用最广泛的工种之一，因此钳工实验室设备也是各大院校，技校不可缺少的实训教学产品。


钳工：钳工大多是用手工工具并经常在台虎钳上进行手工操作的一个工种。
　　钳工的主要任务－－－－
　　加工零件：一些采用机械方法不适宜或不能解决的加工，都可由钳工来完成。如：零件加工过程中的划线，精密加工（如，刮削 挫削样板个制作模具等等）以及检验及修配等。
　　装配： 把零件按机械设备的装配技术要求进行组件，部件装配合总装配，并经过调整，检验合试车等，使之成为合格的机械设备。
　　设备维修：当机械在使用过程中产生故障，出现损坏或长期使用后精度降低，影响使用时，也要通过钳工进行维护合修理。
　　工具的制造和修理：制造和修理各种工具，卡具，量具，模具和各种专业设备。
　　钳工各项操作技能－－－－
　　划线，錾削，锯削，锉削，钻孔，扩孔，锪孔，铰孔，攻螺纹，套螺纹，矫正和弯形，铆接，刮削，研磨，机器装配调试，设备维修，测量和简单的热处理。
　　钳工的主要工具－－－－
　　钳工主要是以 锉刀 钻 铰刀 老虎钳 台虎钳 车床 铣床 磨床为主的工具进行装配和维修的技术工人 。
　　钳工的种类－－－－
　　钳工（普通钳工）：对零件进行装配，修整，加工的人员。
　　机修钳工：主要从事各种机械设备的维修修理工作。
       工具钳工：主要从事工具，模具，刀具的制造和修理。



加工工艺：整套设备由支架、桌面板及钢丝防护网组成。支架部分采用1.3mm厚钢板冷轧制作的60×60mm方钢管，经保护焊焊接，经过去锈、凌化，喷漆塑而成；桌面板为32mm厚的刨花板压制而成。结构牢固、可靠实用，用户可根据实际需求选配一张1.2mm厚的镀锌板放于桌面，效果更好！
钳工实验室（一张桌4座/组）每组详细配置如下：可以完成常用工具的认识和使用，锤、锯、锉、凿、划线、装配、调试、安装、维修等教学工具。
二、钳工实验室清单（4座/组）1张桌

序号	名     称	规     格	单位	数量
1	钳工桌	150×150×80(cm)	张	1
2	台虎钳	5寸	台	4
3	钢锯架		把	4
4	圆锉刀	8---12寸	套	2
5	半圆锉刀	8----12寸	套	2
6	方锉刀	8----12寸	套	2
7	扁锉刀	8----12寸	套	2
8	三角锉刀	8----12寸	套	2
9	划线平板	300×400MM	台	2
10	榔头		把	4
11	圆规		把	4
12	角尺		把	4
13	钢尺	150	把	4
14	划针	长120	支	4
15	内外卡钳		套	2
16	三角刀		把	2
17	铲刀	14寸	把	2
18	油石		块	1
19	丝锥	M 6 8 10 12 14	套	2
20	扳牙	M 6 8 10 12 14	套	2
21	凿子		套	2
22	什锦锉		套	2
23	手虎钳		把	2
24	钢锯条	50条	盒	2
25	活动扳手	200×24	把	4
26	钢丝钳		把	4
27	一字批		把	4
28	十字批		把	4
29	呆扳手	8  10  14	套	2
30	铁皮剪刀		把	2
31	丝攻扳手		把	4
32	扳牙扳手		把	4
33	尖嘴钳		把	4
34	钢丝刷		把	4

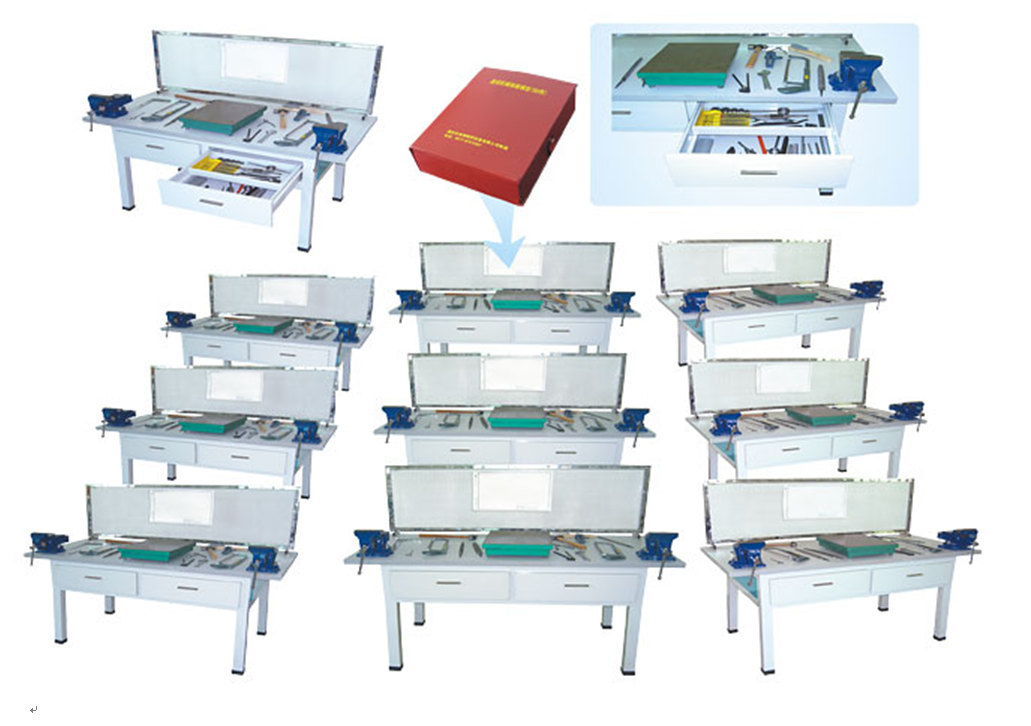

ZY-QG02 钳工实验台(2工位)

钳工实训室是机电工程系专业基础实训室之一，该实习间主要面向机电系机电一体化技术、机械制造及其自动化、模具设计与制造、精密机械技术、计算机辅助设计与制造、数控技术、数控设备应用与维护等专业学生的实训。钳工实习是所有机电类专业的基础实习课程。


  一、概述
本公司生产钳工实验室设备根据教学要求与多家工厂共同开发生产，该产品配备的钳工工具通用化，标准化和专用化，可提高学生的操作技术和动手能力。钳工大多是在钳工台上用手工工具操作，对工件进行加工。手工操作的特点是技术性强，加工质量的好坏主要取决于操作者技术水平的高低，它的工作范围较广，具有万能性和灵活性的优势且不受设备、场地等条件的限制，因此凡是采用机械加工方法不太适宜或难以进行机械加工的场合，通常由钳工来完成，尤其是机械产品的装配、调试、安装和维修等更需要钳工，所以说钳工不仅是机械制造工厂中应用最广泛的工种之一，因此钳工实验室设备也是各大院校，技校不可缺少的实训教学产品。
二、结构及性能说明：
本套实训设备主体采用钢木结构，实训平台选用钢架为支撑平面，以保证其稳定性，用优质三聚青氨板做为实验台面，化学性能稳定，美观可靠，易于清理，用不锈钢制作的挂板，用来挂放图纸，稳定而彰显实训室的实用和品质。通过实训，可以完成常用工具（锤、锯、锉、凿等）的认识和使用，熟练操作划线、装配、调试、安装、维修等技能。
三、工艺选择：
1、整套设备由支架、桌面板及钢丝防护网组成。支架部分采用1.3mm厚钢板制作的60×60mm方钢管，经保护焊焊接，经过去锈、凌化，喷塑烤漆而成；桌面板为32mm厚的刨花板压制而成。结构牢固、可靠实用，用户可根据实际需求选配一张1.2mm厚的镀锌板放于桌面，效果更好！
钳工实验室（一张桌2座/组）每组详细配置如下：可以完成常用工具的认识和使用，锤、锯、锉、凿、划线、装配、调试、安装、维修等教学工具。
二、钳工实验室清单（2座）1张桌


序号	名     称	规     格	单位	数量
1	钳工桌（钢木结构）	150×75×80	张	1
2	台虎钳	5寸	台	2
3	钢锯架		把	2
4	圆锉刀	8---12寸	套	1
5	半圆锉刀	8----12寸	套	1
6	方锉刀	8----12寸	套	1
7	扁锉刀	8----12寸	套	1
8	三角锉刀	8----12寸	套	1
9	划线平板	300×400MM	台	1
10	榔头		把	2
11	圆规		把	2
12	角尺		把	2
13	钢尺	150	把	2
14	划针	长120	支	2
15	内外卡钳		套	1
16	三角刀		把	2
17	铲刀	14寸	把	1
18	油石		块	1
19	丝锥	M 6 8 10 12 14	套	1
20	扳牙	M 6 8 10 12 14	套	1
21	凿子		个	1
22	什锦锉		套	1
23	手虎钳		把	1
24	钢锯条		盒	1
25	活动扳手	200×24	把	2
26	钢丝钳		把	2
27	一字批		把	2
28	十字批		把	2
29	呆扳手	8  10  14	套	1
30	铁皮剪刀		把	1
31	丝攻扳手		把	2
32	扳牙扳手		把	2
33	尖嘴钳		把	2
34	钢丝刷		把	2

注：校方如需用其它工具，台钻，砂轮等设备，本公司可按市场价格提供.
