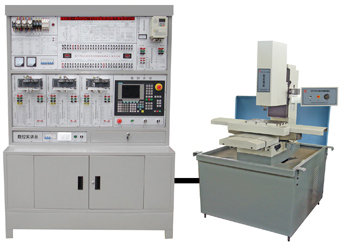

ZY-802CMA 数控铣床综合技能实训智能考核系统(网络型)
一、产品特点
1.由数控铣床实训台和数控铣床实物组成,不仅可作为数控铣床电气故障的维修实训设备,也可作为数控铣床的实际加工操作实训设备。它具有数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控铣床编程与加工操作等多项功能;
2.学生在实训台上进行电气维修方面的实训;数控系统安装在实训台上,便于进行实训操作;
3.完全采用工业化的器件,将一台数控铣床的电控系统的每一环节在实训台上进行分解展示;
4.模块化结构设计,并设计有强电柜,便于实现数控铣床各个环节的实训教学;
5.设计有专门的故障设置区和排故操作单元。教师在故障设置区通过开关设置故障,具有数控铣床的故障维修考核功能。
二、技术性能
1.输入电源:三相四线380V±10% 50Hz
2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<4kVA
4.外形尺寸:137cm×60cm×189cm
三、实训装置的基本配置及功能
1.控制屏采用铁质双层亚光密纹喷塑结构,铝质面板;
2.电源部分:采用三相四线380V交流电源供电,漏电保护器控制总电源;
3.数控系统单元:采用西门子(SINUMERIK 802C base line)数控系统;
4.驱动模块:X/Y/Z进给轴均采用伺服电机驱动;
5.主轴模块:主轴电机为三相异步电机,由三菱变频器进行无级调速。
四、HKVM160型数控铣床技术参数
■工作台面积: 280×160mm
■三向行程(X/Y/Z):250×160×180mm
■定位精度: ±0.05 mm
■T形槽数及宽度: 3×8mm
■刀柄形式: 弹簧夹头ER16
■主轴电机功率: 0.55kw
■主轴转速: 100~3500rpm
■外形尺寸: 93cm×88cm×160cm
■机床重量: 350Kg
五、实训项目
1. 数控铣床电气系统的设计
2. 数控系统的初始化
3. 数控系统的参数设置
4. 输入输出信号的使用
5. 机床参考点的设置
6. 进给驱动单元的调试与应用
7. 主轴变频器的调试与应用
8. 数控系统的通讯
9. PLC编程及应用
10.数控铣床故障诊断与维修
11.数控铣床编程操作与加工
