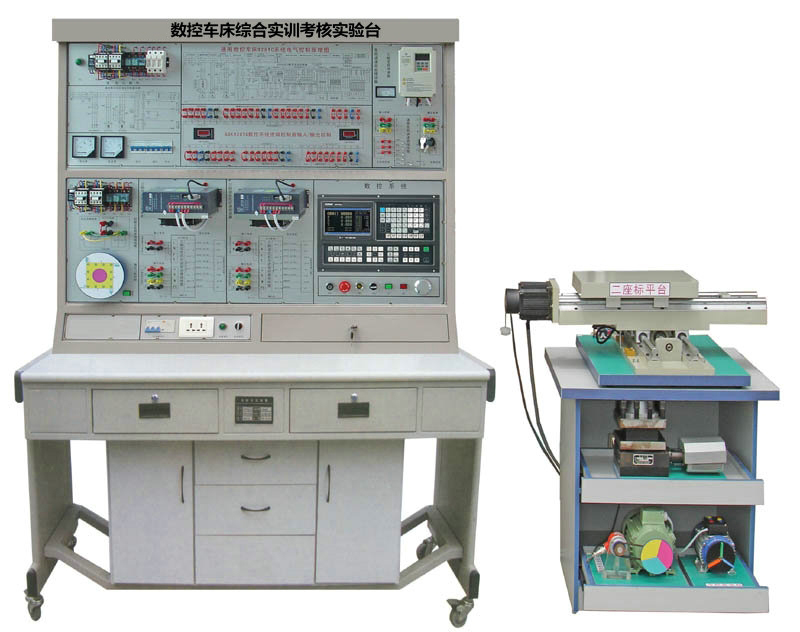

ZY-801数控车床综合实训考核实验台
ZY-801数控车床综合实训考核实验台是根据《中华人民共和国教育行业标准(数控技术应用专业仪器设备配备标准)》、教育部“振兴21世纪职业教育课程改革和教材建设规划”、“紧缺人才”培训规划的教学要求,结合生产实际和职业岗位的技能要求,按照职业学校的教学和实训要求研制和开发的产品。适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工高级班,安装、维修电工技师班,安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。
使用
数控车床综合实训考核实验台可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容,达到工业生产现场实习效果。该装置采用开放式结构、模块化设计,既可用于教学、也可用于课程设计、毕业设计和实训,有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力,使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构,同时也为技术人员进行数控车床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。
产品组成部分 ZY-801 数控车床综合实训考核实验台是由西门子(SINUMERIK 801)数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动及电机模拟运行及电机输入输出模块、刀架接口板、开关电源以及两坐标演示平台等组成。
可开设的实验实训考核项目
数控车床SINUMERIK 801系统操作编程实验 |
数控车床系统控制主轴变频单元的调试运行与故障诊断实验 |
数控车床系统控制全数字交流伺服电机运行与故障诊断实验 |
数控车床电气控制设计与分析实验 |
电动刀架控制原理实验及接线与故障诊断实验。 |
数控车床系统控制机床螺纹加工实验 |
数控车床的冷却与照明及故障诊断实验 |
丝杆螺距误差补偿实验 |
数控车床故障设计排除考核28项 |

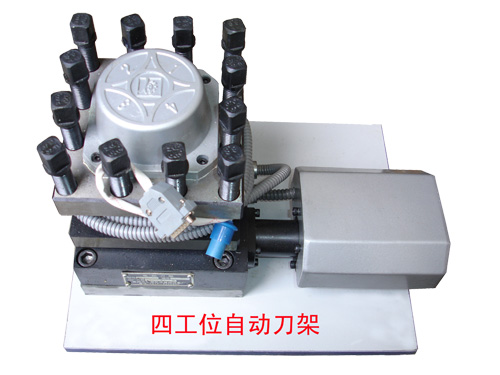

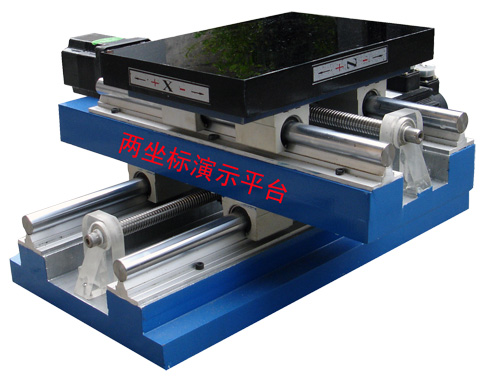

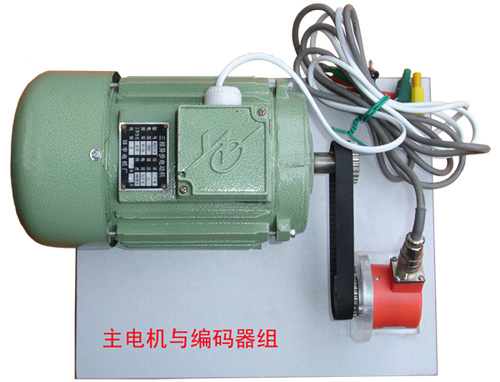

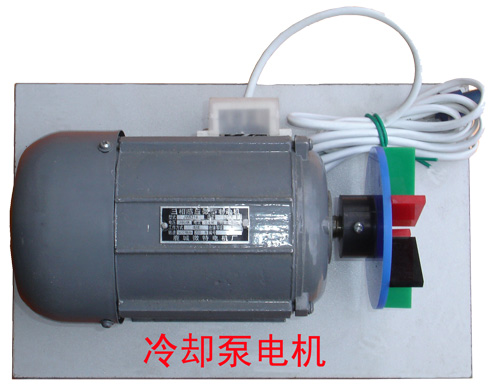

这是一款配西门子801系统的实训考核实验台,包含一个实验台、一台冷却泵、一台主电机与编码器组、一台四工位自动刀架、一台两坐标演示平台等。
