ZY-DL07型 电力系统继电保护实验台综合目前高等院校“继电保护”、“电气设备”、“自动装置”、“工厂供电”、“电力系统微机保护”等多门专业课程中的教学内容，结合发电厂、变电站、工厂变电所等部门工作的实践经验，精心设计安装制造，对常见的继电保护实验实训如继电器特性、继电器保护、继电器综合保护、二次回路等共可以进行几十种实验实训，能以真实直观的实验教学形式对学生进行专业技能训练。

电力系统继电保护实验台 ZY-DL07型 电力系统继电保护实验台可以满足学生对电力系统微机保护基本功能的学习和实验，还能满足培养学员进行保护常用继电器（重合闸继电器、差动继电器、功率方向继电器、同步检查继电器、感应型反时过流继电器、整流型方向阻抗继电器、相位表及开关组件等）的工作原理、内部结构、基本特性和整定调试与校验的专业技能。同时，能满足相关技术竞赛、职业技能鉴定的要求。
二、设备特点
1、ZY-DL07型 电力系统继电保护实验台采用挂箱结构，可以根据实验实训内容需要进行组合。实验台能够满足实验实训指导书中全部实验实训内容，实验仪表精度高。实训台实验所需要的部件和专用连接导线，所提供部件的性能、规格等均能满足实验的需要。控制屏供电隔离，并设有内、外电压、电流型漏电保护装置。
2、为进行继电保护实验实训，实验台配备三相交流电源，可调交流电压源、电流源、直流电源、可调电阻、固定电阻等电源和可调负载。
3、设备具有完备的安全保护措施，以保证设备和人身的安全。
4、实验实训台的左侧是电源控制屏，中间和右侧是挂箱悬挂区，在挂箱区的下边是电源及调压器、电阻器等实验用部件，可以根据不同的实验项目选择不同的挂箱，实验台中部设有两个抽屉，下部是储藏室。实验台两边设有两个单相三线220V电源插座和一个三相四线380V电源插座。
三、安全保护
保证进行实验师生的人身安全，杜绝触电事故对师生的伤害，这是本实验实训台最重要的安全性指标，满足开放型教学的要求，实验实训台设有完善的人身安全防护措施：
1、进线总开关为电流型漏电保护小型断路器。
2、实验台内部安装有电网电源隔离变压器，将实验用电与电网隔离，所有的外引实验电源均从隔离变压器后面引出（即浮地设计）。
3、在隔离变压器前、后均装有电压型漏电保护器，用于检测实验实训台壳体电压。
4、实验实训台所用实验导线均为安全型无法触及插接线。
5、各种实验电源均装有过载跳闸保护。
6、电压表电流表等均设有过载保护回路。
7、实验实训台壳体接地，实验实训台后面设有接地端子。
8、电网电源以及实验电源如发生情况，电流漏电保护和电压漏电保护同时检测工作，其中电网漏电保护器或实验电源漏电保护器跳闸，隔离变压器前、后电压漏电保护作用于切断实验台控制交流接触器；实验电源漏电保护，以及隔离变压器前、后电压漏电保护还有动作报警功能，动作后须手动复位。动作指标；电流：30mA； 电压：不大于36V。
四、技术条件
1、输入电源：三相四线(或三相五线)，380V±5% 50Hz
2、工作环境：温度-10～+40º，相对湿度<85%(25℃) 海拔<4000m；使用于无腐蚀性气体、无明显尘埃的场合。
3、漏电保护指标： 电流：30mA； 电压：不大于36V。
4、整机容量：<1.5KVA
5、重 量：<180公斤
6、外型尺寸：1786×720×1600mm
五、可完成实验实训项目
（一）继电器特性实验实训：
1．电磁型电压继电器实验实训
2．电磁型电流继电器实验实训
3．电磁型时间继电器实验实训
4．电磁型中间继电器实验实训
5．带保持线圈的中间继电器实验实训
6．带延时触点的中间继电器实验实训
7．信号继电器实验实训
8．负序电压继电器实验实训
9．冲击继电器特性实验实训
10．一次重合闸继电器特性实验实训
11．闪光继电器实验实训
（二）继电器保护实验实训
1．定时限过电流保护实验实训
2．瞬时过电流速断保护实验实训
3．反时限过电流保护实验实训
4．6-10KV线路二段式电流保护实验实训
5．6-10KV线路三段式电流保护实验实训
6．低电压闭锁过电流保护实验实训
7．低电压启动过电流动作实验实训
8．复合电压起动过电流保护实验实训
9．单侧电源线路三相一次重合闸实验实训
10．自动重合闸前加速保护实验实训
11．自动重合闸后加速保护实验实训
12．发电机过电压保护实验实训
13．明备用二路电源互投电路实验实训
14．暗备用母联断路器自动投入电路实验实训
（三）二次控制回路实验实训
1．断路器手动分闸、合闸实验实训
2．闪光继电器构成的闪光装置实验实训
3．具有灯光监视的断路器控制实验实训
4．具有灯光音响监视的断路器控制实验实训
5．中央复归 不重复动作事故信号装置实验实训
6．中央复归 可重复动作事故音响信号装置
7．装有防跳闭锁的断路器控制回路实验实训
8．中央复归重复动作预告信号装置实验实训
9．6～10KV母线的电压测量和绝缘监视实验实训
（四）继电保护综合实验实训
1．线路二段电流保护与自动重合闸前加速实验实训
2．线路二段电流保护与自动重合闸后加速实验实训
3．低电压闭锁过电流保护与自动重合闸前加速实验实训
4．低电压闭锁过电流保护与自动重合闸后加速实验实训
5．低电压启动过电流保护与自动重合闸前加速实验实训
6．低电压启动过电流保护与自动重合闸后加速实验实训
7．复合电压启动过电流保护与自动重合闸前加速实验实训
8．复合电压启动过电流保护与自动重合闸后加速实验实训
9．二路电源互投与定时限过电流保护实验实训
10．二路电源互投与电流速断保护实验实训
11．母联断路器自动投入与定时限过电流保护实验实训
12．母联断路器自动投入与电流速断保护实验实
(五)微机保护模拟实验实训
1 .电流速断保护模拟实验
2．带方向闭锁的电流速断保护模拟实验
3．低压闭锁电流速断保护模拟实验
4．带定值加倍电流速断保护模拟实验
5．限时电流速断保护模拟实验
6．带方向闭锁的限时电流速断保护模拟实验
7．低压闭锁限时电流速断保护模拟实验
8．带定值加倍限时电流速断保护模拟实验
9．定时限过流保护模拟实验
10．带方向闭锁的定时限过流保护模拟实验
11．低压闭锁定时限过流保护模拟实验
12．带定值加倍定时限过流保护模拟实验
13．反时限过流保护模拟实验
14．负序电流保护模拟实验
15. 负序电压保护模拟实验
16．过电压保护模拟实验
17．低电压保护模拟实验
18．失压保护模拟实验
19．CT回路断线告警模拟实验
20．PT回路断线告警模拟实验
21．控制回路电源失电模拟实验
22．合闸回路断线告警模拟实验
23．跳闸回路断线告警模拟实验
24.线路自动重合闸模拟模拟实验
25.后加速保护模拟实验
26.进线备自投模拟实验
27.母联备自投模拟实验
28.逆功率保护模拟实验
六、 ZY-DL07型 电力系统继电保护实验台配置清单

序号	编 号	名称	数量（台/套）
1	ZY1	电源仪表控制屏	1
2		实验实训桌	1
3	ZY02	模拟断路器组件	1
4	ZY03	数字式电秒表	1
5	ZY04	光字牌组件	1
6	ZY05	电压继电器组件（一）	1
7	ZY06	电流继电器组件（二）	1
8	ZY07	中间继电器组件（三）	1
9	ZY08	时间继电器组件（四）	1
10	ZY09	冲击继电器组件（五）	1
11	ZY10	信号继电器组件（六）	1
12	ZY11	重合闸继电器组件	1
13	ZY12	负序电压继电器组件	1
14	ZY14	闪光继电器及微安表组件	1
15	ZY15	反时限过电流继电器组件	1
16	ZY16-1	可调电阻器组件	1
17	ZY17	差动继电器组件	1
18	ZY21	数字式交流电压表及开关组件	1
19	ZY22	数字式交流电流表	1
20	ZY23	数字式直流电压、电流表	1
21	ZY25	微机继电保护组件	1
22	ZY26	两路电源互投模拟盘及母联继路器自动投入模拟盘	1
23	ZY27	模拟电压互感器及电压表	1
24	教师台计算机	联想T4900型微机（E7200cpu/2G内存、250G硬盘/DVD光驱/256M独立显卡/17″LCD显示器）	1
25	实验指导书		2
26	实验连线		30
28	工具	万用表、螺丝刀、尖嘴钳	1
29	课凳		2



2、软件配置



序号	名称	备注
1	维修电工劳动技能鉴定（初级、中级、高级）	1套
2	微机监控软件
3	电工工具使用仿真
4	安全用电的仿真
5	电工仪表仿真
6	电工材料仿真
7	室内配电仿真

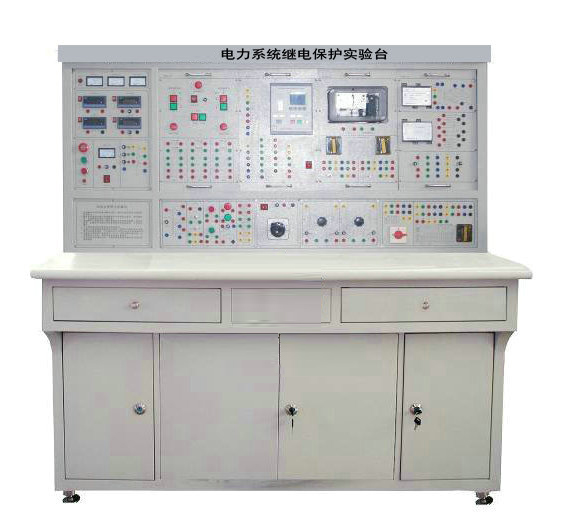

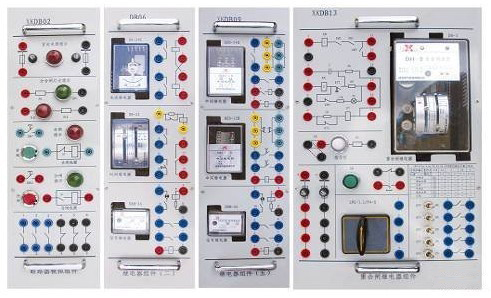

图1 继电保护实验挂箱组图1

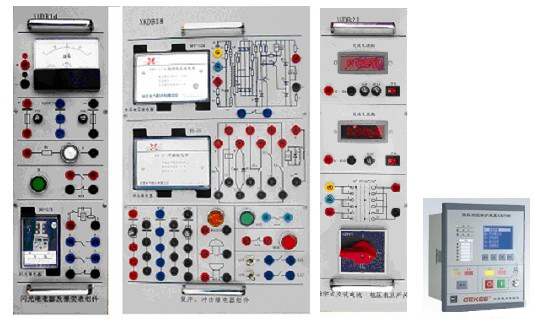

图2 继电保护实验挂箱组图2                                                 图3微机继电保护装置 图4电机素材库仿真软件截面图                                       图5 低压电器仿真软件截面图

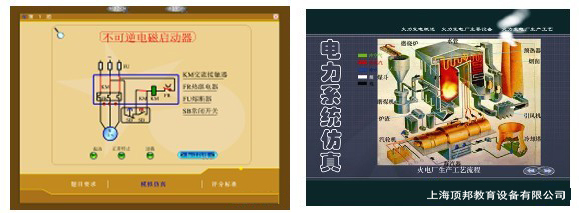

图6电机学仿真软件截面图                                                图7电机素材库仿真软件截面图

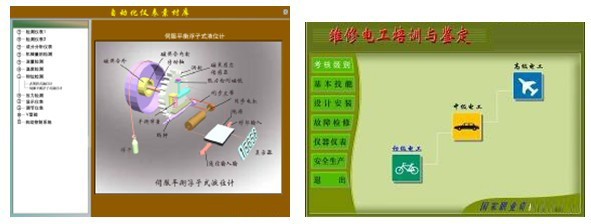

图8 自动化仪表素材库软件截面图                                  图9 劳动技能鉴定软件截面
图10 劳动技能鉴定软件截面图                                     图11 电力系统仿真截面图
