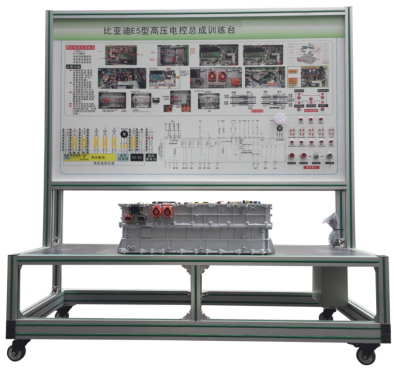

ZYQC-XNY-B24高压电控总成训练台

一.产品简介

选用纯电动车高压电控总成（带高压继电器与保险丝），通过解剖，剖面喷涂不同颜色，总成内部的机械电气结构和相互之间的装配关系清楚的显现在外面。展示高压电控总成内部结构，可对照解剖物，了解高压电控总成结构与原理。

二.功能特点

1.高压电控总成平放在台面上，外观察内部的机械电气结构和相互之间的装配关系。

2.高压电控总成内部器件涂以不同颜色，清晰显示安装位置和电气连接。

3.设备带四个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。

4.设备配备结构原理展示面板，展示内部零部件名称和连接方式、内部结构。

5.设备框架采用40×40/40×40R一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,冲压成形的左右圆弧台面经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

6.设备上箱采用冷板冲压成形，左右上侧圆弧设计，背面带双开维修门，便于维护与保养。

7.配套实训指导书等教学资料，包含工作原理、实训项目、故障分析等要点说明。

三.技术规格

1.设备外形尺寸（mm）：1600*700*1700（长*宽*高）

2.面板外形尺寸（mm）：1548*948（长*宽）

3.移动脚轮：100*60mm

4.工作温度： -20°～+40°

5.纯电动车高压电控总成：比亚迪新能源汽车E5，带高压继电器与保险丝;DC633.6V;

四.实训（实验）项目

纯电动车高压电控总成结构与原理认知实训。

纯电动车高压电控总成拆装与检测实训。

五.基本配置

解剖的纯电动车高压电控总成（比亚迪E5），原理面板图，可移动台架。
