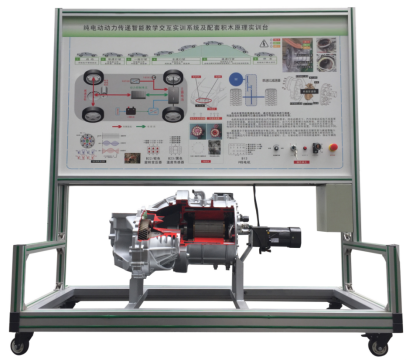

ZYQC-XNY-B15纯电动力系统解剖运行展示台

一．产品简介
采用  比亚迪E5 电驱动系统构建而成，包括驱动电机、变速箱、车速传感器、差速器、水温传感器等，配有经喷涂油墨、装配具有保护功能的检测端子，可测量电压，电阻，波形等信号。适用于中高职院校、技工院校、新能源培训机构对于电驱动系统的教学培训。

二、功能特点
1.学习了解动力总成的结构及工作原理。
2.实训台可模拟永磁同步电机加速，减速，制动，倒车等工况，观察对应工况下电机的工作状态。
3.直接观察永磁同步电机冷却水温传感器，差速器轮速传感器。
4.直接观察电机结构原理、工作过程。
5.在面板上可测量永磁同步电机工作输出的三相正弦波形，可测量旋变传感器电信号。
6.面板上可测量轮速传感器，水温传感器阻值，学习各传感器的分类，元件特点，工作原理。
7.学习汽车差速器的工作原理，认识汽车差速器结构，掌握其工作原理。
8.可以参照原厂维修手册或电路图对动力总成进行电路分析。

9.设备框架采用40×40/40×40R一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,冲压成形的左右圆弧台面经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

10.设备上箱采用冷板冲压成形，左右上侧圆弧设计，背面带双开维修门，便于维护与保养。

三、工艺特点
1.实训台面板采用的4mm厚高级铝塑板，表面经特殊工艺喷涂底漆处理，面板打印出彩色电路图，表面喷涂光油，学员可以直观对照电路图和实物，认识和分析动力总成系统的工作原理。
2.配有保护罩，采用透明亚克力材料保护学员安全，同时内部结构清晰可视。
3.动力总成固定支撑台采用国标铝型材平铺而成，两端配有保护端盖。
4.冷却液循环水道用绿色底漆喷涂，直观观察冷却液流动路径。
5.带自锁脚轮装置，移动灵活，安全可靠，坚固耐用。
