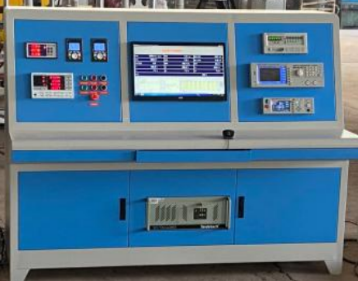

ZYQC-XNY-040电动汽车电机测试台

一、本设备应具备的总体需求：

（一）专业课程教学要求：

1.新能源汽车概论；

2.新能源汽车认知与应用；

3.新能源汽车电机驱动系统检修；

4.新能源汽车驱动电机及控制技术

结构要求：

1.采用电力测功机作为负载，用于电动汽车电机及控制器的性能 研究和考核试验，可以测试各种类型电机在不同负载状态下的各 项参数（转速、扭矩、功率、电压、电流、电功率、效率、控制 器电压、控制器电流、系统效率、功率因数）；

2.电力测功机系统主要由四部分组成：电力测功机、电力加载控制系统、数据测量采集、试验安装台架。

（三）功能要求：

1.试验台设计参考标准：GB/T 18488.1-2006《电动汽车用电机及 其控制器第一部分技术条件》、GB/T 18488.2-2006《电动汽车用 电机及其控制器第二部分试验方法》、GB/T 18385-2005 《电动 汽车动力性能试验方法》

2.可以测试电机及驱动器的转速、扭矩、功率、电机电压、电机 电流、电机电功率、效率、控制器电压、控制器电流、整机效率。测试数据均数字显示并可送到微机，采样、画曲线和打印；

3.可以完成的测试项目为：空载试验、负载试验（电机各项负载 性能及特性测试）、最高(峰值)工作转速—超速试验、效率试验、 功率因数。

4.满足测试电机功率不小于45KW，额定转速 3000r/min，最高转速 6000r/min，测试扭矩0-175N.m。

要求配备相应永磁同步电机和电机驱动器。

5.配备相应电机试验软件，功能包括：通过通讯读取数据、对被测试电机转速扭矩进行控制、记录试验数据、数据曲线处理等。

二、本设备应支持的实验项目要求：

1.电机空载实验；

2.电机不同负载下的性能测试实验；

3.电机效率实验；

4.电机最高转速测试实验；

5.电机超速实验。

三、本设备应具备的参数要求：

1.外接电源：交流 380V、50Hz。

2.适用环境：-10℃-40℃。

3.配备相应的设备使用手册、软件使用手册等材料。
