ZYQC-XNY-034电动车电机附拆装架

一.产品简介

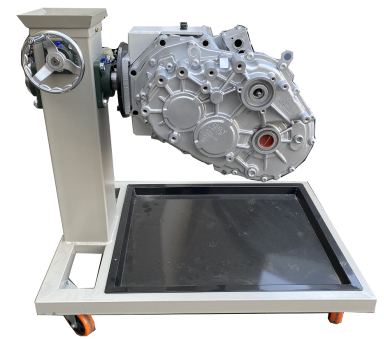

纯电动汽车动力总成拆装平台,采用  动力总成（电机变速箱）为基础，配套专用翻转架连接机构，便于对动力总成拆装检测、维修考核，设备以提高学生实际操作技能，提升学生岗位适应能力，以培养适应新能源汽车维修行业发展需要的专业技术人才为设计宗旨，配套360°任意角度旋转、固定的翻转架，方便学生对动力总成的拆装、检测、维修、考核，采用减速翻转机构，可任意角度旋转，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配,满足各职业院校对新能源汽车动力总成（电机变速箱）的拆装教学需要。

二.功能特点

1.配套原厂动力总成，符合动力总成拆装平台的拆装、测量、维修、考核的技术需求。

2.设备可对 动力总成的拆装练习。

3.可完成电机与变速器的分离、电机与变速器的组装、输入轴齿轮的分离、输入轴齿轮的装配、副轴齿轮的分离、副轴齿轮的装配、差速器齿轮的分离、差速器齿轮的装配等拆装、练习、考核。

4.本台架采用国标钢材，无缝焊接，金属表面采用喷烤漆工艺处理，漆面坚固美观，配备大面积接油盘保障三不落地的汽车维修要求，油盆采用优质不锈钢无缝焊接，美观易清理。

5.实训台底部带有自锁脚轮与固定调节螺栓，可方便移动与固定。

三.技术规格

1.动力总成技术参数：（原车）

2.拆装翻转架操可360°旋转，方便电机与变速器的分离与装配

产品尺寸：900mm×700mm×900mm（长×宽×高）

不锈钢接油盘：600mm×600mm×40mm(长×宽×深)

底盘:1000mm×800mm（长×宽）

立柱:200mm×200mm(长×宽)

手轮:200mm（直径）

主轴:50mm（直径）

载重量:150Kg

移动脚轮：3寸万向轮带刹车

四.实训（实验）项目

①永磁同步电机与变速器的分离

②永磁同步电机与变速器的组装

③输入轴齿轮的分离

④输入轴齿轮的装配

⑤副轴齿轮的分离

⑥副轴齿轮的装配

⑦差速器齿轮的分离

⑧差速器齿轮的装配

⑨齿轮组磨损状况

⑩副轴与差速器工作数据的检测

五.基本配置

动力总成(电机与变速器)总成(附件齐全，易于拆装)、拆装翻转架(带自锁脚轮装置,带立柱钢管200*200*5mm,950×680×850mm长×宽×高，带减速机可做轴向任意角度的翻转和静止)、大面积接油盆(660×590×35mm长×宽×深)、减速机构（带摇手盘等附件，WPA70）。
