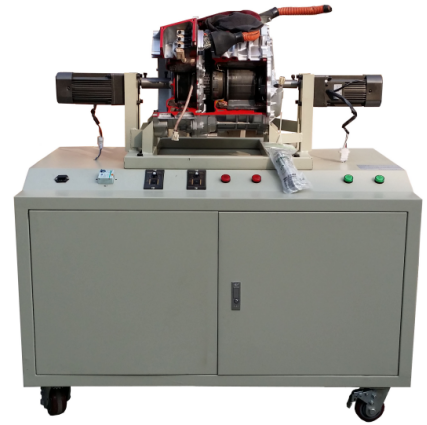

ZYQC-XNY-04混合动力汽车电动机解剖

一、产品简介

采用（丰田普锐斯）油电混合动力汽车变速器电动机总成进行剖面处理，各部件齐全，剖面位置合理，能全面展示系统内外部结构和部件的运动情况。采用冷板冲压成形柜式底座，前面设置双开门，底座安装可移动万向带锁止功能脚轮。适用于混合动力汽车动力系统原理和结构教学。

二、功能特点

1.采用原厂油电混合动力汽车变速器电动机系统(包括：内外附件)进行机构切剖，充分展示油电混合动力汽车变速器电动机机构部分的内外结构。

2.系统各机械剖面采用不同颜色的油漆进行喷涂。

3.由2只单相齿轮减速感应电机驱动M1与M2电机各种工况的低速运转，真实演示混联式混合动力系统内部机械部件的运动过程。

4.双开门铁制柜式移动台架采用高强度的钢结构冲压及焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。

5.实训台配结构原理教学板，展示内部零部件名称和结构。

6.配套实训指导书等教学资料，包含工作原理、实训项目、故障分析等要点说明。

三、技术规格

1.外形尺寸：1400×800×1200mm(长×宽×高)；

2.动力电源：AC 220V；

3.单相齿轮减速感应电机：电压AC220V,额定功率250W,0-90转/分；

4.工作温度：-40℃～+50℃；

5.移动脚轮：100*60mm；

四、实训（实验）项目

1.油电混合动力汽车变速器电动机结构与原理认知实训。

2.油电混合动力汽车变速器电动机拆装与检测实训。

五、基本配置

（丰田普锐斯）油电混合动力汽车变速器电动机总成，2台单相齿轮减速感应电机，漏电保护开关，移动台架(带自锁脚轮装置)、设备操作说明书。
