ZY-DZCZ新能源汽车电子与车载网络实验开发系统

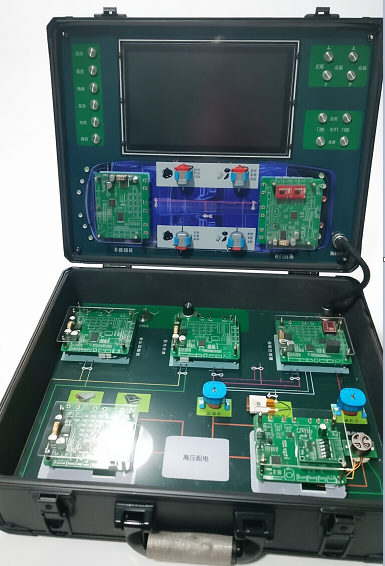

（产品参考图片）
一、总体要求
实训验开发系统由三电仿真系统、车身电器仿真系统、控制模块单元、配套软件系统四大部分构成。
系统包含：10.1 寸教学触摸终端、电子加速踏板、制动踏板、换挡开关、启动钥匙、驱动电机仿真单元、驱动电机控制器、电池管理系统 BMS、车身 BCM、车载充电机仿真模块、DC/DC 仿真模块、空调仿真模块、操作控制台、实训控制按钮、舒适系统模块、灯光系统模块等全套仿真部件，用于开展新能源整车控制策略、CAN 总线通信、故障诊断类教学实训。
二、功能特点
1.设备采用仿真方式采集、监测三电系统相关信号，可模拟电子加速踏板、制动踏板、钥匙开关、档位控制开关、空调制冷开关、空调制热开关等各类输入信号。
2.设备硬件基于 32 位嵌入式单片机架构，搭载平台专属教学系统软件；配置高清触摸显示屏，实现可视化、易操作的人机交互。
3.完整仿真纯电动汽车整车控制系统硬件组成与实际工作逻辑，复现实车运行工况。
4.可仿真模拟动力电池、电动空调、驱动电机、电机控制器等三电部件，模拟多种车况条件下电机运行状态与整车对电机的控制管理逻辑。
5.配置可视化演示部件：显示器总成、电子加速踏板、制动踏板、换挡开关、灯光开关、门锁开关等汽车仿真元器件，直观展示实车零部件形态。
6.可模拟空调制冷/制热、灯光控制、车窗升降、门锁开闭等负载变化，观测整车控制器动态调节过程，演示整车控制系统各项功能与控制特性。
7.设备采用亚克力工艺面板，面板印刷彩色整车电路原理图，便于学员直观掌握整车控制系统架构，识别器件，理解控制原理。
三、教学实训功能
1.平台具备双 CAN 总线网络架构：动力高速 CAN 网络、舒适低速 CAN 网络，两类网络通过网关单元实现数据交互与协议转换。
2.动力高速 CAN 网络：由电机控制单元 MCU、电池管理单元 BMS、整车控制器 VCU、网关单元及配套输入输出设备组成，依托高速 CAN 总线完成通信。
3.舒适低速 CAN 网络：由车门锁及车窗升降电机、舒适系统 ECU、车身控制单元 BCM、网关单元及配套输入输出设备组成，依托低速 CAN 总线完成通信。
4.支持动力 CAN、舒适 CAN 总线断路故障设置与故障排查实训。
5.支持动力 CAN、舒适 CAN 总线短路故障设置与故障排查实训。
6.支持动力 CAN、舒适 CAN 总线终端电阻不匹配故障设置与故障排查实训。
7.支持 ECU 停止工作、供电电源异常、搭铁故障、CAN 总线综合故障的模拟设置与故障诊断排查训练。
四、系统配置及主要技术参数
1. 电池管理系统 BMS，1 套
（1）BMS 控制模块：1 个
（2）电池温度模拟输入通道：1 路
（3）电池 SOC 电量模拟输入通道：1 路
（4）通信接口：高速 CAN
2. 电机控制系统 MCU，1 套
（1）电机控制模块：1 个
（2）信号输入装置：1 套
（3）通信接口：高速 CAN
3. 整车控制器 VCU，1 套
（1）整车控制模块：1 个
（2）加速踏板模拟输入装置：1 套
（3）档位开关模拟输入装置：1 套
（4）制动开关模拟输入装置：1 套
（5）通信接口：高速 CAN
4. 电动空调控制单元，1 套
（1）空调控制模块：1 个
（2）鼓风机模拟装置：1 套
（3）电动压缩机模拟装置：1 套
（4）PTC 加热模拟装置：1 套
5. 网关单元，1 套
（1）网关控制模块：1 个
（2）动力 CAN 接口：1 路（高速 CAN）
（3）舒适 CAN 接口：1 路（低速 CAN）
6. 车门控制模块单元，1 套
（1）主控芯片：汽车级专用 MCU
（2）车窗控制输入开关：1 组
（3）门锁控制输入开关：1 组
（4）通信接口：低速 CAN
7. 车门锁及车窗升降电机仿真组件
（1）车门锁电机模拟装置：2 个
（2）车窗升降电机模拟装置：2 个
（3）车窗升降中控开关：2 组
（4）车门未关状态检测开关：2 个
8. 车身电脑 BCM 控制单元，1 套
（1）车身控制模块：1 个
（2）大灯负载模拟装置：2 个
（3）大灯控制开关模拟装置：1 套
（4）自动变光模拟装置：1 套
（5）转向 / 危险报警灯模拟装置：1 套
（6）倒车灯模拟装置：1 套
（7）制动灯模拟装置：1 套
9. 教学显示终端，1 套
（1）屏幕类型：液晶触摸屏
（2）物理分辨率：1024×600
（3）屏幕尺寸：10.1 英寸
五、配套上位机软件
▲1. 设备集成空调面板虚拟操作软件，可通过设备触摸屏虚拟按键完成空调制冷、制热、风量调节操作；投标须提供软件功能截图，加盖投标单位公章。
▲2. 配置三电系统高速‑CAN 协议解析软件，支持动力网报文读取、报文发送，可解析动力电池、整车控制器、电机控制器等动力网络报文。
3. 配置车身舒适系统低速‑CAN 协议解析软件，支持舒适网络报文读取、报文发送，可解析网关单元、车身控制单元、空调控制单元等舒适网络报文。
六、配套工具仪器
（一）配套工具
①设备电源线：1 套
②实训连接线束（信号线）：1 套
③程序烧录器：1 套
（二）配套移动终端平板，1 台
（1）屏幕类型：触摸屏
（2）分辨率：1024×600
（3）屏幕尺寸：10.1 英寸
（4）操作系统：Windows 系统
（5）硬件配置：I5 处理器 /8G 内存 /256G 固态硬盘
（6）配件：配套鼠标、键盘
七、配套教学资源
完整教学资源包含产品说明书、实训工单、实训指导书、课程学习资料。
配套实训任务清单：
任务一：实训套装使用操作及 CAN 总线认知实验
任务二：新能源汽车 CAN 总线终端电阻测量实验
任务三：新能源汽车 CAN 总线电压测量实验
任务四：新能源汽车 CAN 总线波形测量实验
任务五：新能源汽车动力网数据监听分析实验
任务六：新能源汽车动力网数据报文测试实验
任务七：新能源汽车空调系统网络数据监听分析实验
任务八：新能源汽车空调系统网络数据仿真测试实验
任务九：汽车灯光系统网络数据监听分析实验
任务十：汽车灯光系统网络数据仿真测试实验
任务十一：汽车车窗及门锁网络数据监听分析实验
任务十二：汽车车窗及门锁网络数据仿真测试实验
