ZYQC-XNY-G03氢能源工作原理解析平台

一．产品介绍

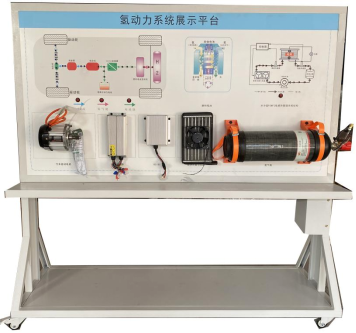

1.设备采用氢能源汽车驱动电机（解剖）、电机控制器、DC/DC、散热水箱、散热水管（透明亚克力管）、储氢瓶等组成。按照车辆原理布局,用于展示氢能源汽车的组成结构及工作原理。

2.动态流水灯模拟冷却液、氢气、空气的控制回路，高压模块之间的电流控制回路以及燃料电池的基本工作原理。可直观演示各系统之间的运行状态，燃料电池与动力电池的联合驱动结构。向学生传递课程中晦涩难懂的知识，旨在辅助课堂教学，调动学生学习兴趣，让学生感受到真实的场景，使学生沉浸到当前的实训学习中，提高学习效率。

二．产品组成

1.设备承重部分底部采用≥40mm×40mm×2mm的优质钢管焊接制成，面板采用10mm亚克力板，坚固美观。

2.设备主要配件包含；驱动电机、电机控制器、DC/DC、氢燃料电池（原理仿真）、储氢瓶、散热水箱、散热水管等。

3、亚克力管≥2.0mm、交叉分布，布局合理，工作运行后可形象观察热管理系统工作状态。

4、燃料电池仿真功能：可动态模拟氢气和空气的控制回路，可模拟氢和氧的化学能通过电极反应直接转换成电能的转换原理。

三．功能要求

实训台具备以下功能：

1、燃料电池的结构认知;

2、燃料电池热管理系统的结构认知；

3、驱动控制散热系统的结构认知；

4、燃料电池工作原理演示；

5、燃料电池及电机的相关布置结构认知；

6、动力电池组的车身布置、储氢瓶的安全布置认知；

四．技术参数

1、工作电源：交流220V

2、低压控制工作电源：≥DC 12V

3、工作温度：≥-20°～60°

4、外形尺寸(长*宽*高)：4000mm*700mm*1800mm
