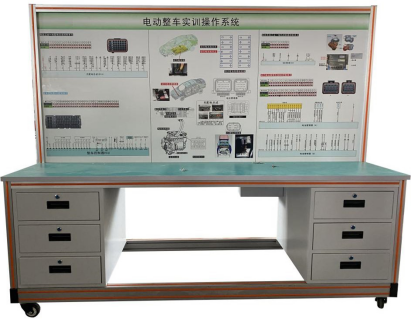

ZYQC-XNY-E04纯电动整车在线检测台

一、产品简介

采用新能源汽车原车插接器实物制作，无损原车部件与线束，可实现与车辆驱动电机、电池管理、整车控制VCU、充配电管理、空调系统、车身控制系统的无损连接，通过专用线束与整车连接，断开专用线束后整车功能完整，保持原车所有功能及线束完整性。

进行原车配套的检测与维修。检测盒便于教师设故和学生实时在线信号测量，可根据教学实际需求选用，检测盒故障点，可以设置断路、短路、虚接等故障；通过专用线束与车辆连接，可直接在检测台面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等,可完成电动汽车整车控制及驱动传动系统（车辆驱动电机、电池管理、整车控制VCU、充配电管理、空调系统、车身控制系统）相关的实验实训内容。

(注:在线检测台与实训车配套使用,新能源汽车需要另外提供)

二、功能特点

1.通过专用线束与车辆连接，断开专用线束后车辆功能完整。

2.车辆结构完整，各控制系统、传感器、执行器齐全，可正常运行。

3.可通过原车仪表显示整车动、静态信号参数。

4.配备  新能源汽车车辆驱动电机、电池管理、整车控制VCU、充配电管理、空调系统、车身控制系统原理教学板。

5.实训台面板采用带检测端子的原理面板：面板打印有永不褪色的彩色控制单元和执行器、传感器端子图；并安装传感器与执行器的检测端子。

6.可以实现多名学员同时进行车辆高技术的维修诊断实训。

7.设备框架采用40×40/40×40R一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,冲压成形的左右圆弧台面经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

8.设备上箱采用冷板冲压成形，左右上侧圆弧设计，背面带双开维修门，便于维护与保养。

9.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点。

10.配套实训指导书等教学资料，完整讲述工作原理，实训项目，故障设置及分析等要点。可通过原车仪表显示整车动、静态信号参数(如：能量监视器画面、车速、档位显示与各工况指示灯等)；通过专用接线盒，与原车线束串接，将控制信号引出到中控台进行检测和设故，引出接口均为原车主要控制部位，含电机控制器控制单元、动力电池管理BMS控制单元、电池热管理控制单元、自动空调控制单元、防盗控制单元、主控制器控制单元、网关控制单元、档位控制单元、组合仪表控制单元、网关控制单；检测设故后将控制信号接回原车控制单元，插头与原车线束相同，连接线选用国标铁氟龙汽车专用电线，耐压不低于600V，确保整车电路信号正常；同时从中控台引出信号到教板上，教板上绘制原车主要控制单元和接插件端子，直接在端子上测量整车实时信号，可供4组学员同时测量，掌握不同控制单元参数变化规律。

三、技术规格

1.外形尺寸（mm）：2040×700×1700mm(长×宽×高)

2.面板外形尺寸（mm）：1948×948mm（长*宽）

3.移动脚轮：100*60mm

4.工作温度：-40℃～+50℃

四、实训（实验）项目

1.实现新能源汽车驱动电机、电池管理、整车控制VCU、充配电管理、空调系统、车身控制系统各项目实训

2.各控制器模块的结构和工作原理；

3.各控制器的检测；

4.新能源汽车故障码的读取方法；

5.分析新能源汽车故障现象，掌握新能源汽车故障排除方法。

6.新能源汽车维修与保养实训。

7.新能源汽车培训实训。

8. PEU电源系统的数据分析和故障诊断

9. PEU互锁信号的数据分析和故障诊断

10. PEU P-CAN总线的数据分析和故障诊断

11. PEU电机温度传感器的数据分析和故障诊断

12. PEU旋变传感器的数据分析和故障诊断

13. DC/DC直流充电控制的数据分析和故障诊断

14. DC/DC直流充电输出的数据分析和故障诊断

15. VCU电源系统的数据分析和故障诊断

16. VCU制动灯开关的数据分析和故障诊断

17. VCU电子换挡器的数据分析和故障诊断

18. VCU互锁信号的数据分析和故障诊断

19. VCU B-CAN总线的数据分析和故障诊断

20. VCU P-CAN总线的数据分析和故障诊断

21. VCU唤醒信号的数据分析和故障诊断

22. VCU模式开关的数据分析和故障诊断

23. VCU加速踏板传感器的数据分析和故障诊断

24. VCU冷却系统的数据分析和故障诊断

25. OBC P-CAN总线的数据分析和故障诊断

26. OBC温度传感器的数据分析和故障诊断

27. BMS电源系统的数据分析和故障诊断

28. BMS P-CAN总线的数据分析和故障诊断

29. BMS唤醒信号的数据分析和故障诊断

30. BMS碰撞信号的数据分析和故障诊断

31. BMS充电状态信号的数据分析和故障诊断

32.直流充电插座CAN总线的数据分析和故障诊断

33.直流充电插座连接确认信号的数据分析和故障诊断

34.直流充电插座充电唤醒信号的数据分析和故障诊断

35.直流充电插座温度传感器的数据分析和故障诊断

五、基本配置

1. 故障设置控制器1套；

2. 新能源整车在线检测实训台1套；

3. 考核系统 1套；

4. 专用对接线束1套。
