ZYQC-XNY-E02新能源车故障检测盒套装

一、产品简介

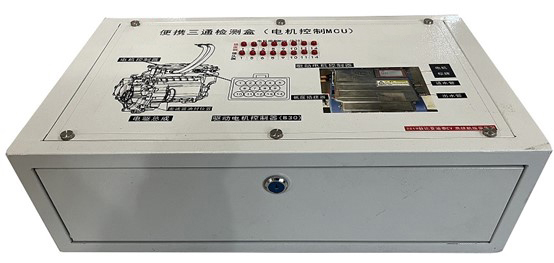

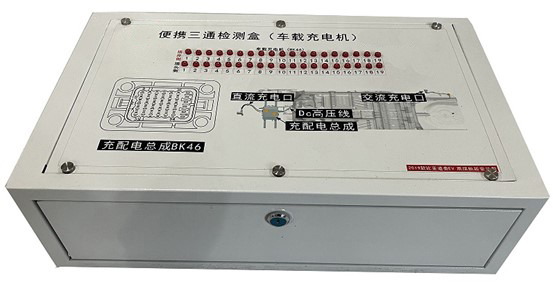

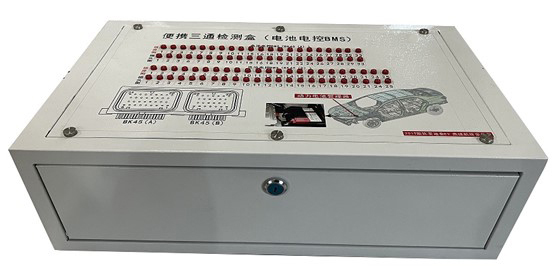

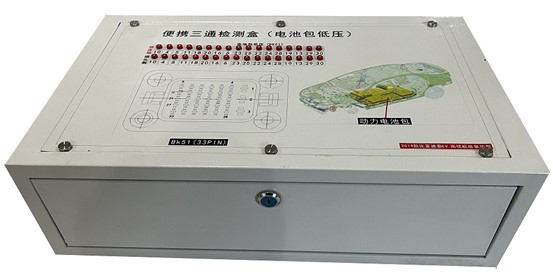

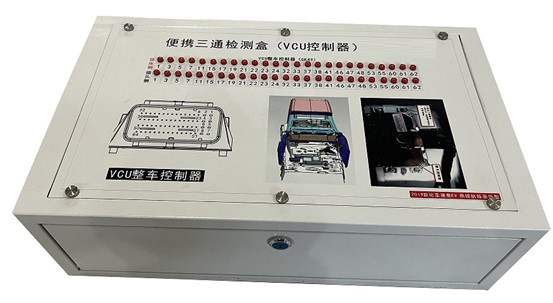

新能源汽车（电机控制MCU、电池电控BMS、VCU控制、车载充电机、电池包低压）系统检测盒与整车无损连接使用。

二、技术参数

1.与新能源汽车（电机控制MCU、电池电控BMS、VCU控制、车载充电机、电池包低压）控制单元无损对接安装，进行原车电信号的检测。

2.检测平台可进行插件连接端子电信号检测功能。

3.该测量盒是以整车为基础，在不破坏原车电路情况下，可串联在控制模块和原车线束之间。

4.通过装有与原车插头配套插接器的线束，连接故障设置终端，故障设置终端通过专用线束连接检测台，实现整车各系统电路教学、实训考核的多功能教学设备；

5.该测量盒适用于新能源汽车（电机控制MCU、电池电控BMS、VCU控制、车载充电机、电池包低压） 控制模块端子电压、波形等测量，且通流能力符合原车要求，对原车运行没有影响；

6.该便捷测量盒配置机械故障设置终端，可设置断路、短路、偶发、接触不良、CAN 线反接故障，能测量控制模块端子的实时电压；

7.可直接用万用表、示波器、在面板上检测测量盒测量端子的电信号，如电阻、电压、电流、频率信号等,可实现模块的故障设置、检测、排除功能；

8.三通专用连接线束,方便连接教师同步操作台。

9.考训箱外形尺寸：60cm(L) x 40cm(W) x 13cm(H)；
