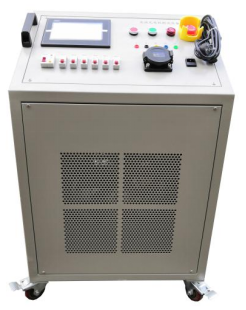

ZYQC-XNY-D11交直流充电桩测试负载装置

1.功能特点：
（1）负载箱安装有不小于7寸显示屏，具备插枪检测，连接慢充枪/快充枪后，显示屏自动跳转对应运行模式界面；可通过显示屏控制负载功率大小，具备慢充模式下CC,CP温度，充电电压，充电电流，充电功率等检测，快充模式下CC2,温度，充电桩电压，充电桩电流，充电功率，can通信状态，充电电压设定，充电电流设定等功能。
（2）负载箱采用智能温控设计，当温度达到35℃智能开启散热风扇，当温度高于60度切断系统运行；当温度低于25℃关闭风扇；保证了设备的使用寿命与安全防护。
（3）负载箱内置BMS模块，多路继电器，单相电表，实时控制和监测系统运行状态；当充电桩与负载设备没有通信与工作时；无法开启负载和自动关闭负载。
（4）直流充电时，可模拟BMS设置当前充电电压，充电电流，负载功能大小。

2、设备技术参数：
外形尺寸：约600*740*900mm（长*宽*高 负载箱）；

（1）额定输入电压：交流充电AC 约220V；

（2）额定输入电压：直流充电DC 约10～90V；

（3）功率：≥7KW；

（4）交流充电电流：0～32A可调；

（5）直流充电电流：0～20A可调；

（6）控制方式：触摸显示屏控制；

（7）冷却方式：强制风冷+温度控制；

（8）保护功能：过温报警、过温保护；
