装置功能

1．实训装置能够完成14项蒸发过程岗位操作技能训练，其中包括外热式双效蒸发器岗位操作技能训练、蒸汽和液体输送岗位操作技能训练、化工仪表岗位操作技能训练和过程控制岗位操作技能训练；
2．实训装置能够使学员了解流量计、热电阻温度计、液位计、压力计、的结构和测量原理。
3．实训装置能够使学员了解双效蒸发器工作原理、性能参数、能够正确使用、维护保养蒸发器。
4．实训装置能够使学员了解其他蒸发过程所需的附属设备如（列管冷凝器、真空泵、蒸汽发生器等）的结构、工作原理及其使用方法；
5．实训装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常运行不出现安全事故；
6．实训装置使学员掌握蒸发方面的理论知识（传热基本概念、双效蒸发器的类型及蒸发器安全规程等）
7.通过现场控制台仪表与微机通讯，实时数据采集及过程监控；总控室控制台与现场控制台通讯，各操作工段切换、远程监控、流程组态的上传下载等实现就地及远程控制岗位技能培训。

整机参数

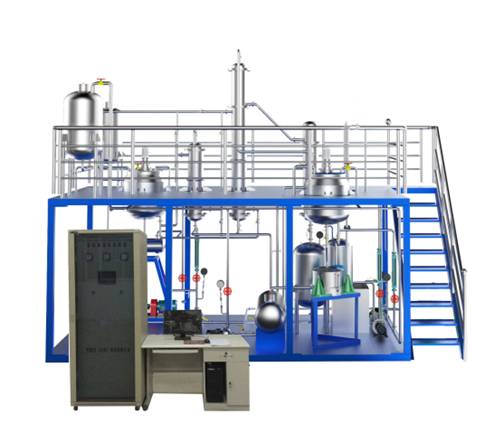

设备主体：3800x2000x3800mm(长x宽x高)，(可根据实训场地实际高度和场地面积进行调整)，整机采用钢制喷塑框架，带两层操作平台，一层平面方便安装、检修，二层有安全斜梯通上并有护栏、防滑板。

电气系统

标准工业操作台，内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源等。外型尺寸: 1400x800x1300mm(长x宽x高)。

公用设施

水：冷凝器冷却水由现场接入。
电：电压AC380V，功率2KW，三相四线制（三火线一零线）。需配置1~2个接地点（安全地及信号地）。

主要设备

1.真空缓冲罐 φ300×500 mm,304不锈钢材质
2.母液罐 200L，304不锈钢材质
3.不锈钢进料泵 流量0-5m3/h，功率750W
4.涡轮流量计 LWGY-25
5.一效加热器 3㎡（304不锈钢）
6.二效加热器 3㎡（304不锈钢）
7.一效蒸发器 100L（304不锈钢）
8.二效蒸发器 100L（304不锈钢）
9.不锈钢出料泵 流量0-5m3/h，功率750W
10.冷凝器 3㎡（不锈钢）
11.液封槽 100L（不锈钢）
12.真空泵 SPBZ-W-30
13.液位传感器 EJX110A
14.蒸发器内温度 φ3Pt100，0.5级
15.蒸汽发生器压力 EJX110A（0- 400KPa)
16.真空传感器 EJX110A（0- -100KPa)
17.转子流量计 LZB-25(16-160l/h)
18.10路开关量4路模拟量
19.数显仪表 AI-501FL1L1S4
20.数显仪表 AI-501FV24L1L1S4
21.不锈钢管件、管道、电器等 　
22.压力表 0-0.5MPa
23.真空表 0- -0.10MPa
24.PC终端:高端品牌高配置工控机。通过IS09000认证品牌。

上位机监控软件

RS485/232通讯转换器,MCGS工业组态软件一套（附64点软件狗），在线监控软件一套。

测控组成

变量

检测机构

显示机构

执行机构

出口流量

转子流量计

转子流量计

阀门

进口温度

PT100铂电阻

宇电显示仪

自控

出口温度

PT100铂电阻

宇电显示仪

自控

液体温度

Pt100电阻

数字温度仪

无

加热温度

Pt100铂电阻

数字温度控制仪

固态调压模块

液体流量

转子流量计

流量计就地显示

管路出口闸阀（手动）

压力

指针压力表

压力表就地显示

无
