ZYTTQ-1台虎钳实测绘图训练装置

一、整体要求

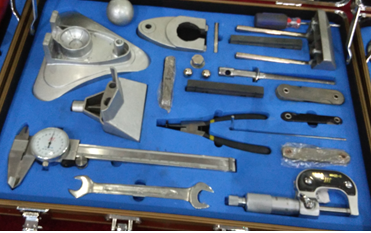

采用工业级铝合金箱式结构，精制小型台虎钳内嵌于箱体内部，每个零件及工量具均配置定位座板，定位座板一次成型，坚固耐用，定位座板刻有零件及工量具的形状和名称，整体尺寸不小于400mm×300mm×100mm。
二、零件配置要求
1.配置精制小型台虎钳1台，所有零部件为拆分开的状态，配备的零部件能由学生自主装配成1台小型台虎钳；要求零件均为教学专用精加工件，采用金属材质加工而成，常温常态下防锈蚀，硬度不低于HRC55。加工精度不小于0.01mm。
2.实验指导书需包含台虎钳组装训练（台虎钳的结构与组成、台虎钳的组装工具）台虎钳钳口的绘制训练、台虎钳丝杆的绘制训练、台虎钳标准件的绘制训练等组成。
三、工具配置要求
1.带表游标卡尺：量程：0~150，精度：0.01mm
2.外径千分尺:量程：0~25，精度：0.01mm
3.螺纹样板
4.圆弧样板
5.外六角扳手
6.内六角扳手
7.尖嘴钳
8.螺丝刀等
