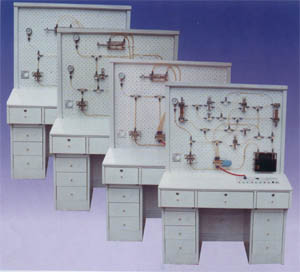

YY-18F型“四合一”透明液压传动演示系统

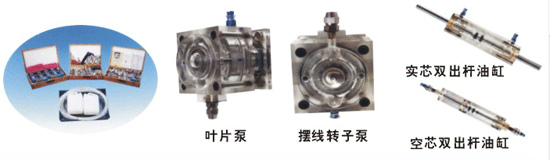

为了适应在短暂课堂时间内，完成多个液压油路的教学内容。同时对比演示多个不同油路的工作原理。而且，使油路系统的安装调试有必要的程序且不占用上课教学时间。就必须有多台设备同时工作。同时，YY-18 型透明液压演示系统对实验回路之一进行组合实验时，使80% 的透明液压元件闲置，YY-18F型“四合一”透明液压传动演示系统，在增加与保证实验项目及功能的前提下， 根据在同一课时做不同演示实验的原则，有效利用透明液压元件进行优化组合，使产品的性能价格下降40% 。同时增加了新的液压元件：双作用式叶片泵，摆线式转子泵，先导式溢流阀，Y型三位四通电磁换向阀， 实心双出杆油缸，空心双出杆油缸，油盘....
超级精品，新增液压元件：叶片泵，摆线泵，先导式溢流阀，空心（实心）双出杆油缸………
主要技术指标:
1.电源：220V 50Hz (市电)
2.演示台外形尺寸：1200mm（长）×600mm（宽）×1800mm（高）。
3.油泵电机：Z-400 直流电动机，功率：400W 并配专用稳压直流电机调速器，调速范围：0-2000RMP
4.演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力：Pmax＝1.5Mpa)
5.液压泵工作时离液压台1.5m远处噪声≤58dB。
(全套4台)定价:108000元/套
YY-18F型“四合一”透明液压传动系统一览表
| 序号 | 名 称 | 单 位 | 数 量 | 备 注 |
| 01 | YY-18型实验演示台 | 台 | 4 | 安装演示台上 |
| 02 | YY-18型电气线路面板 | 件 | 4 | 安装演示台上 |
| 03 | 拖动电机及调速电路 | 套 | 4 | 台上透明元件 |
| 04 | 齿轮油泵 | 只 | 2 | 新增透明元件 |
| 05 | 叶片泵 | 只 | 1 | 新增透明元件 |
| 06 | 摆线转子泵 | 只 | 1 | 台上透明元件 |
| 07 | 油箱 | 只 | 4 | 组合透明元件 |
| 08 | 辅助油箱 | 只 | 1 | 组合透明元件 |
| 09 | 油缸挡块顶板 | 只 | 2 | 组合透明元件 |
| 10 | 油缸（带行程撞块） | 只 | 8 | 组合透明元件 |
| 11 | 弹簧回位油缸 | 只 | 1 | 组合透明元件 |
| 12 | 增压油缸 | 只 | 1 | 组合透明元件 |
| 13 | 实心双出杆油缸 | 只 | 1 | 新增透明元件 |
| 14 | 空心双出杆油缸 | 只 | 1 | 新增透明元件 |
| 15 | 单向阀 | 只 | 3 | 组合透明元件 |
| 16 | 液控单向阀 | 只 | 2 | 组合透明元件 |
| 17 | 溢流阀 | 只 | 5 | 组合透明元件 |
| 18 | 先导式溢流阀 | 只 | 1 | 新增透明元件 |
| 19 | 节流阀 | 只 | 1 | 组合透明元件 |
| 20 | 调速阀 | 只 | 5 | 组合透明元件 |
| 21 | 顺序阀 | 只 | 2 | 组合透明元件 |
| 22 | 减压阀 | 只 | 1 | 组合透明元件 |
| 23 | 二位二通电磁换向阀 | 只 | 2 | 组合透明元件 |
| 24 | 二位四通电磁换向阀 | 只 | 8 | 组合透明元件 |
| 25 | “O”型三位四通电磁换向阀 | 只 | 1 | 组合透明元件 |
| 26 | “H”型三位四通电磁换向阀 | 只 | 1 | 组合透明元件 |
| 27 | “P”型三位四通电磁换向阀 | 只 | 1 | 组合透明元件 |
| 28 | “M”型三位四通电磁换向阀 | 只 | 1 | 组合透明元件 |
| 29 | “Y”型三位四通电磁换向阀 | 只 | 1 | 新增透明元件 |
| 30 | 二位四通行程换向阀 | 只 | 1 | 组合透明元件 |
| 31 | 三位五通手动换向阀 | 只 | 1 | 组合透明元件 |
| 32 | 压力继电器 | 只 | 1 | 组合透明元件 |
| 33 | LX19-001行程开关（常闭） | 只 | 2 | 组合透明元件 |
| 34 | LX19-001行程开关（常开） | 只 | 2 | 组合透明元件 |
| 35 | 压力表 | 只 | 7 | 组合透明元件 |
| 36 | 三通 | 只 | 40 | 组合透明元件 |
| 37 | 四通 | 只 | 20 | 组合透明元件 |
| 38 | 皮管夹子 | 只 | 60 | 组合透明元件 |
| 39 | 220V电源插头线 | 条 | 4 | 电器配件 |
| 40 | 电磁阀通用连结线 | 条 | 12 | 电器配件 |
| 41 | 压力继电器插头线 | 条 | 1 | 电器配件 |
| 42 | 活扳手 150mm 2只 内六角扳手 M6 2只 内六角扳手 M5 1只 尖嘴钳 6# 1只 孔用挡钳 6# 1只 轴用挡钳 6# 1只 十字螺丝刀 6# 1只 十字螺丝 4# 1只 一字螺丝刀6# 1只 一字螺丝刀 4# 1只 剪刀 5# 1只 | 盒 | 1 | 实验检修工具盒 |
| 43 | 保险管 4A 5只 弹性插脚 30只 油管接头（通用） 5只 油塞 若干 502胶水 1瓶 各种O型圈 若干 各种油封 若干 各种内六角 若干 | 盒 | 2 | 检修备用配件盒 |
| 44 | 毛巾 | 条 | 20 | 附 件 |
| 45 | 透明液压皮管 | 米 | 120 | 材 料 |
| 46 | 专用液压油 | 壶 | 4 | 材 料 |
| 47 | 油盘(配滤油网) | 只 | 1 | 新 增 附 件 |
| 48 | 透明液压演示系统使用手册 | 册 | 1 | 资 料 |
| 49 | 透明液压演示系统装箱清单 | 份 | 1 | 资 料 |
