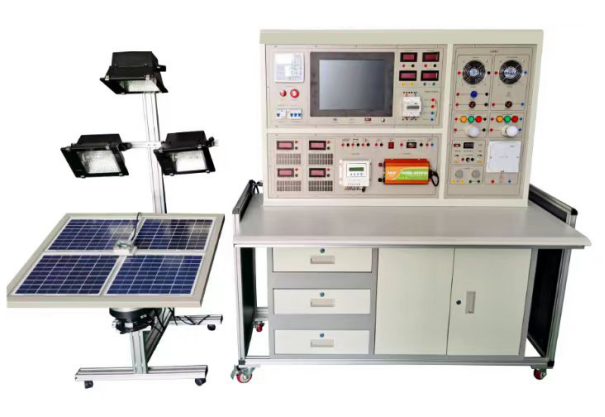

ZY-TYN08 太阳能光伏发电综合实训系统

一、系统实训应用范围：

主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。

二、技术参数

1、太阳能电池板

太阳能电池板采用阵列组装形式，主要采用4块小型太阳能电池板组建，可实现太阳能电池板的并接方式和串接方式，进而提供大电流或大电压的两种太阳能电池板组网方式。

最大输出功率：4*10W

开路电压：21.24V（并联），4*21.24V（串联）

短路电流：4*0.75A（并联），0.57A（串联）

2、含有电压表、电流表、温度表及湿度表

直流电压表0-200V、直流电流表2A各两只

交流电压表0-500V、交流电流表5A各一只

温度、湿度表:温度测量范围：-50℃-+70℃  湿度测量范围：20%-90%

3、蓄电池容量1个12Ah、电压12V

4、环境监测模块技术指标

含、温度表、湿度表，单片机时钟系统，实现时间的显示

5、太阳能发电逆变器模块技术指标

类别：正弦波逆变器

输入电压：DC9.7-14.4V，

输出电压：AC220±5%和5V

欠压保护：9.6V±0.2V

过压保护：14.4V±0.2V

输出功率：100W

峰值功率：300W

输出波形:正弦波

6、太阳能控制器技术指标：

控制器相关参数：（12V

（1）具有过充、过放、电子短路、过载保护、独特的防反接保护等全自动控制

（2）采用了串联式PWM充电主电路，使充电回路的电压损失较使用二极管的充电电路降低近一半，充电效率较非PWM 高3%-6% ，增加了用电时间；过放恢复的提升充电，正常的直充，浮充自动控制方式使系统有更长的使用寿命；同时具有高精度温度补偿

（3）欠压电压：12.0V；×2/24V

（4）超压保护：17V； ×2/24V

（5）过载、短路保护：1.25   倍额定电流60秒, 1.5倍额定电流5秒时过载保护动作, ≥3倍额定电流短路保护动作

（6）总额定充电电流：10A

（7） 浮充：13.6V；×2/24V；（维持时间：直至降到充电返回电压动作）

（8） 控制方式：充电为  PWM 脉宽调剂

控制器主要功能：

（1）太阳能电池板工作状态（欠压、运行）

（2）蓄电池工作状态（过充、过放、充电）

（3）蓄电池电量指示（25%，50%，75%，100%）

（4） 输出模式设置（普通，光控，时控）

（5） 蓄电池充电电流，电压监测。

 7、负载单元

（1）DC12V直流负载五组。（感性负载3组，阻性负载2组）

  1）感性负载有：12V直流风扇、12V直流电机、12V蜂鸣器

  2）阻性负载有：12V交通灯、3W LED灯

（2）AC220V交流负载四组。（感性负载1组，阻性负载3组）

  1）感性负载有：220V直流风扇

  2）阻性负载：220V交通灯.220V 3WLED灯、220V28WLED灯

（3）可调稳压电源（0-12V，0-1A）。

根据要求可升级为0-30V、0-5A的可调恒压恒流稳压电源。

（4）可调电阻箱技术参数如下：

  1）阻值范围：10欧-99.99K

  2）误差范围：±1%

（5）USB接口电压输出：可为电子设备提供5V直流稳压电源。

（6）电子负载

三、可完成的实验内容：

实验一 太阳能电池板特性实验系列

1-1、太阳能电池板开路电压测试实验

1-2、太阳能电池板短路电流测试实验

1-3、太阳能电板I-V特性测试实验

1-4、太阳能电池板最大输出功率计算实验

1-5、太阳能电池板填充因子计算实验

1-6、太阳能电池板转换效率测量实验

1-7、开路电压与相对光强的函数关系实验

1-8、短路电流与相对光强的函数关系实验

1-9、太阳能电池板P-V特性测试实验

1-10、太阳能电池板暗伏安特性测试实验

1-11、太阳能组件输出特性测试实验

1-12、串联电阻对填充因子的影响测试实验

1-13、并联电阻对填充因子的影响测试实验

1-14、太阳能电池光谱特性测试实验

1-15、太阳能电池板的串联开路电压测试实验

1-16、太阳能电池板的串联短路电流测试实验

1-17、太阳能电池板的并联开路电压测试实验

1-18、太阳能电池板的并联短路电流测试实验

1-19、负载特性测试实验

实验二 太阳能蓄电池控制器实验系列

2-1、太阳能蓄电池充电控制实验

2-2、控制器充放电保护实验

2-3、蓄电池电压、电流测试实验

2-4、蓄电池电量估测实验

2-5、控制电池电流流入、输出实验

2-6、控制器环境温度测量实验

2-7、控制器光控-时控输出实验

实验三 太阳能应用实验系列

3-1、太阳能交、直流风扇实验

3-2、太阳能路灯实验

3-3、太阳能警示灯实验

四、主要设备清单
