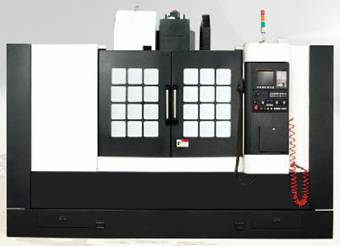

中.大型硬轨系列立式数控铣床/加工中心
设备用途及适应性
ZY－VMC系列立式数控铣床/加工中心是三轴控制的现代化加工机床，可自动连续完成对零件的铣、钻、镗、攻、绞等多种工序加工，适用于大批量生产各种平面、孔、复杂形状表面的加工，节省工装，缩短生产周期，提高加工精度。可单独使用，也可多台流水线加工零件，广泛适用于大专院校、航空、航天、汽车、机电、印刷、纺织机械制造、模具制造业等及其它行业。具有移动速度快，运行平稳，机械精度保持性高，维修方便费用低等特点，也可配刀库、第四轴、自动排屑器等机床扩展功能。
机床大件采用稠筋封闭式框架结构，刚性高，抗振性好，床身、立柱、铣头、床鞍、工作台等大件全部采用高强度铸铁，组织稳定，确保品质。合理的结构与加强筋的搭配，保证了基础件的高刚性。宽实的机床床身，箱型腔立柱、负荷全支撑的导轨，可确保加工时的负载能力。
主传动采用变频或伺服主轴电机、同步带轮、同步齿形带传动，传动噪声低。对各类零件加工的适应能力强。主轴组件整套进口，可靠稳定，确保加工精度高使用寿命长。X、Y、Z三轴采用高精密滚珠丝杆，搭配预压式双螺帽，确保最低背隙。三轴滚珠丝杆采用精密级滚珠丝杆专用轴承，运转精度高。滚珠丝杆和伺服电机以绕性联轴器直联具有效率高，背隙小。
主要结构及特点
*铸件采用树脂砂工艺铸造，多工序人工时效处理；
*三轴均采用硬轨，导轨接触面采用进口高耐磨贴塑，导轨面淬硬处理，经精密研磨和精密铲刮，获得优良导轨精度；
*材质内部密度高，吸振性、精度稳定性强，导轨宽实，工作台运行平稳，重切削时抗振能力强；
*三轴均采用高精度台湾品牌滚珠丝杠螺母副，NSK滚珠丝杠专用轴承与德国R+W联轴器，大功率交流伺服驱动，具有优秀的伺服响应；
*主轴、同步带轮、同步齿形带、增压缸等主轴部件全套采用台湾知名品牌；
*配有集中自动滑润系统，可调间隙、定时、定量供油，具有油路滑润分配合理，低油位报警、泄漏（失压）报警等功能，确保机床滑润可靠，达到机床最佳运行状态及延长使用寿命。
*机床外防护罩采用喷塑处理；
*优质不锈钢导轨防护罩；
*可选配自动排屑器、第四轴、油水分离器、专用夹具、各类刀具，并可免费培训客户进行机床操作、编程、加工等服务，实现交钥匙满意工程；
*机床可选配：发那科（FANUC）、西门子（SINUMERIK）、广数（GSK）、华中（HNC）、华兴（WA）、上益（ZY）、凯恩帝（KND）等进口/国产知名品牌系列数控系统；
机床技术参数表
| 机床型号 | VMC650 | VMC850C | VMC1060 | VMC1270 | VMC1370 | VMC1580 | VMC1690 |
工作台面尺寸 mm | 400×1000 | 530×1000 | 600×1300 | 700×1360 | 710×1400 | 800×1700 | 900×1800 |
左右行程（X） mm | 650 | 800 | 1000 | 1200 | 1300 | 1500 | 1600 |
前后行程（Y） mm | 500 | 500 | 600 | 700 | 700 | 800 | 900 |
上下行程（Z） mm | 500 | 700 | 600 | 600 | 650 | 700 | 680 |
主轴中心至立柱导轨距离 mm | 560 | 575 | 600 | 785 | 785 | 810 | 950 |
主轴端面至工作台面距离 mm | 80-560 | 110-810 | 180-780 | 150-750 | 150-800 | 170-870 | 160-840 |
工作台T型槽（数目×尺寸×间距） mm | 5-18×60 | 5-18×100 | 5-18×120 | 5-18×152.5 | 5-18×152.5 | 5-22×135 | 5-22×165 |
主轴锥孔（型号/安装尺寸） mm | BT40/Φ150 | BT40/Φ150 | BT40/Φ150 | BT50/Φ155 | BT50/Φ155 | BT50/Φ155 | BT50/Φ190 |
主轴转速（变频/伺服） | 6000/8000rpm | 6000/8000rpm | 6000/8000rpm | 6000/8000rpm | 6000/8000rpm | 6000/8000rpm | 6000/8000rpm |
X.Y.Z轴快速移动速度 m/min | 10/10/8 | 10/10/8 | 10/10/8 | 10/10/8 | 10/10/8 | 10/10/8 | 10/10/8 |
X轴滚珠丝杠规格 | 3206 | 4010 | 4010 | 5010 | 5010 | 6310 | 5508 |
Y轴滚珠丝杠规格 | 3206 | 4010 | 4010 | 5010 | 5010 | 6310 | 5508 |
Z轴滚珠丝杠规格 | 3206 | 4010 | 4010 | 5010 | 5010 | 5010 | 5508 |
X.Y.Z电机直联方式 | 直联 | 直联 | 直联 | 直联 | 直联 | 直联 | 直联 |
推荐选用主轴电机 kw | 5.5 | 5.5-7.5 | 7.5-11 | 11-15 | 11-15 | 15 | 15-18.5 |
推荐选用X.Y.Z轴电机（扭矩 N/M） | 8、10、10 | 10、12、12 | 14、16、16 | 16、20、20 | 16、20、20 | 24、26、26 | 24、30、30 |
工作台承重 kg | 600kg | 600kg | 800kg | 1000kg | 1000kg | 1500kg | 1500kg |
机床外形尺寸（长×宽×高） mm | 2400×2300×2300 | 2850×2400×2500 | 3300×2600×2800 | 3500×3600×3100 | 3600×3800×3100 | 4200×4000×3400 | 4850×4500×3700 |
净重 | 4.2T | 5.8T | 6.9t | 9t | 9.6t | 11.6t | 11.8t |
斗笠式/圆盘机械手式刀库（把） | 16/24 | 24/24 | 24/24 | 24/24 | 24/24 | 24/24 | 24/24 |
备注 | “人”字型立柱 | “人”字型立柱 | “人”字型立柱 | “人”字型立柱 | “人”字型立柱 | “人”字型立柱 | “人”字型立柱 |
