ZY-5132单片机通用实验开发系统
主机：4000元，核心板可选，价格另计
一、系统简介
单片机通用实验开发系统（简称系统），有实验箱功能主板和核心板组成。主板是实验开发系统基础资源，有很多独立的实验模块，同时还配有扩展接口单元，支持主板以外实验开发；核心板为MCU单片机部分，可选配多种核心板，目前支持51、AVR、STM32等多种单片机开发，后续将会推出更多类型的核心板，供用户选配。这种将主板和核心板组合一起使用的开放接插模式，可以做到一机多用，资源共享，扩展无极限。本简介主要介绍51、STM32单片机配置、功能。
二、单片机核心板

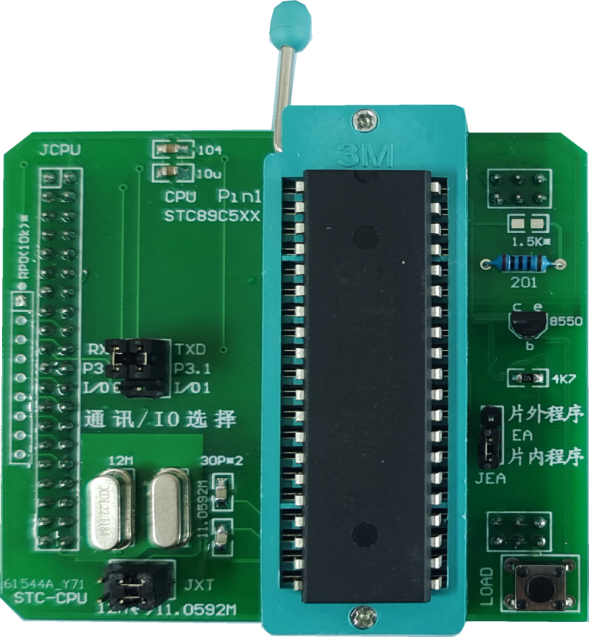

1，配置一：STC_CPU核心板（150元）
STC_CPU核心板支持STC双列直插DIP40的标准51系列单片机，核心板上DIP40插座采用双列直插锁紧座，方便更换芯片。
单片机核心板-STC_CPU卡，考虑和传统8051接轨，可配置STC89C58RD+/STC89C516RD+，本STC_CPU卡标配一个STC89C58RD+单片机。
用户也可配置1T增强型STC12C5A32S2或STC12C5A60S2的DIP40单片机，同样具有ISP编程功能，引脚完全兼容STC89C52系列，由于STC12C5A32S2或STC12C5A60S2的单片机指令运行速度比传统8051快3~8倍，靠软件延时实现精确延时的程序需要调整。
STC_CPU核心板硬件资源：
FCPU:STC89C58RD+，DIPP40，FLASH：32KB，SRAM：1280B。
F 2只11.0592MHZ、22.1184MHZ晶振，晶振源可选。
F引出全部I/O口，可以直接插到实验箱底板上。
FP3.0、P3.1可以选择通信或普通IO，避免干扰。
F1个LOAD按钮，实现一键下载，无需重新上电。
F支持在线仿真功能，可配置本公司MON51F仿真器，将51单片机芯片更换为MON51F仿真器，即可实现在线仿真功能，可以跟踪程序执行过程，更方便程序调试。

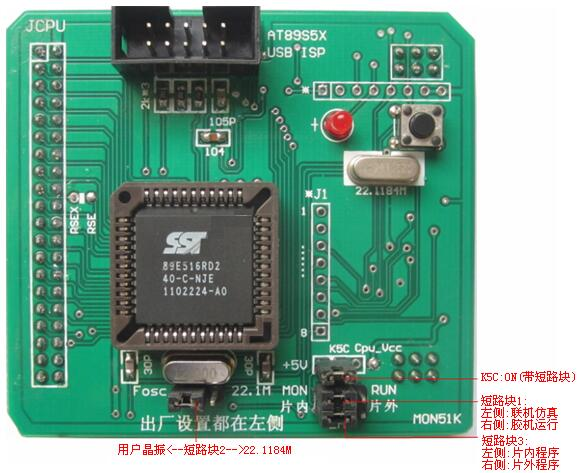

2，配置二：MON51K 核心板元（200元）
89CMON51K核心板具有仿真器功能，该仿真器采用双CPU结构，设计采用SST89E516RD2 作为仿真芯片（兼容51），执行用户程序，利用P4口进行通信，彻底释放P3.0、P3.1口；另外采用AT89S52/STC52作为管理CPU，负责仿真器和KEIL之间的通信，接收并执行KEIL软件的各项命令。不占用仿真芯片的UART口和T2定时器，可方便仿真串口。仿真器在仿真空间的大小、仿真速度上可以与专业的仿真机匹敌！
MON51K 核心板资源：
F用户CPU: SST89E516RD2，PLCC44，FLASH：≤64KB，SRAM：1KB。
F管理CPU:AT89S52，负责和keil软件通信，实现在线仿真功能。
F 2只11.0592MHZ、22.1184MHZ晶振，晶振源可选。
F引出全部I/O口，可以直接插到实验箱底板上。
F具有脱机和联机功能。

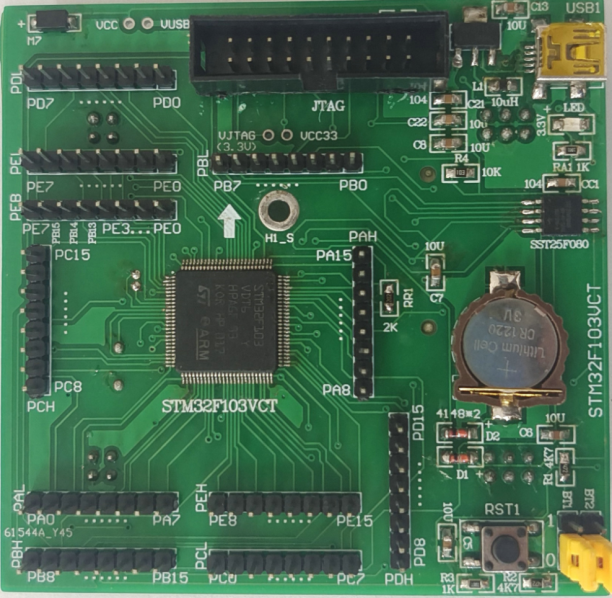

3，配置三：STM32VCT 核心板元（800元）
32FSTM103VCT核心板硬件资源：
32FFCPU:STM103VCT6，TQFP100，FLASH：256KB，SRAM：48KB。
F1个JTAG调试下载接口。
F1个3.3V电源LED指示灯。
F1个USB (内置USB功能)。
F1个SD卡插座（背面）。
1MF1个SST25VF080(字节)的串行SPI FLASH。
F1个RTC后备电池座。
F1个复位RST1，可用于复位MCU。
F启动模式选择配置接口BT0、BT1。
F引出全部I/O口。
F配置1117-3.3稳压芯片，为核心板提供稳定的3.3V电压。
F支持在线仿真，提供1只JLINK仿真器。

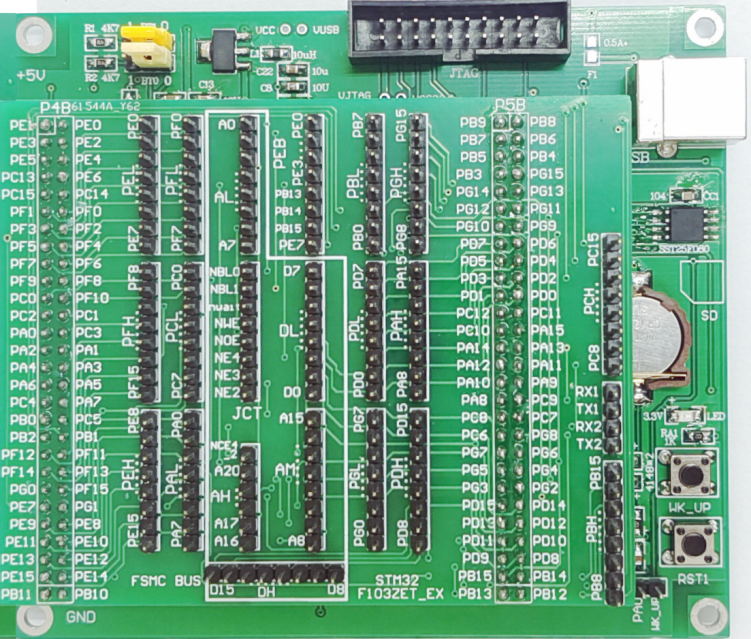

32F4，配置四：STM103ZET核心板元（900元）
32FSTM103ZET核心板资源：
FCPU：STM32F103ZET6，72M主频，LQFP144，FLASH：512K Byte，SRAM：64K Byte。
F1个JTAG调试下载接口。
F1个3.3V电源LED指示灯。
F1个USB (内置USB功能)。
1MF1个SST25VF080（字节）的串行SPI FLASH。
F1个SD卡插座（背面）。
F1个RTC后备电池座。
F1个复位RST1，可用于复位MCU。
F1个WAK_UP按钮，可用于唤醒功能。
F启动模式选择配置接口BT0、BT1。
F引出全部I/O口，并引出对应的FSMC BUS接口。
F配置1117-3.3稳压芯片，为核心板提供稳定的3.3V电压。
F支持在线仿真，提供1只JLINK仿真器。

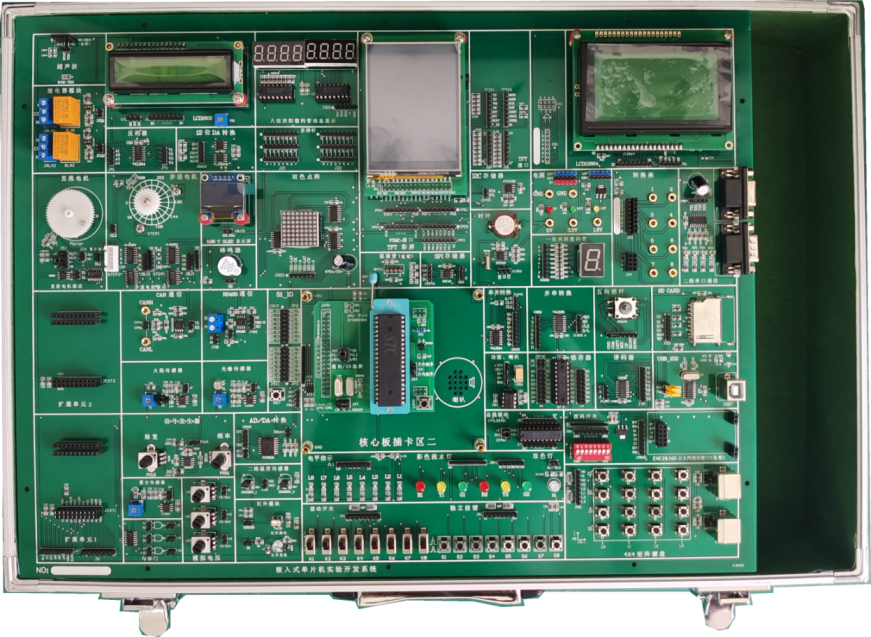

三、实验箱功能主板
配套的扩展核心板可直接插到功能主板上，组合为多种CPU实验箱，CPU配置灵活、扩展性极强。
功能主板板载20多个芯片，集成30多个功能模块及接口。各个功能模块使用粗线条把对应的模块分开，从上图可以清晰看出模块区域。
具体硬件资源如下：
1) 8 个单色流水灯
2) 6 个彩色流水灯（红2.黄2.绿2）
3) 1 个双色灯
4) 2 个4 位数码管
5) 1 个1 位数码管
6) 1 个8X8 红绿双色点阵
7) LCD1602 液晶接口
8) LCD12864 液晶接口
9) OLED 模块接口
10)8只拨动开关
11) 8个独立按键
12) 4X4 矩阵键盘
13) 5向摇杆按键
14) 两路DS18B20 接口
15) 火焰传感器模块
16) 光敏传感器模块
17) 霍尔传感器模块
18) 2 路直流电机接口
19) 2 路步进电机接口
20) 2 路继电器
21) 2 路DB9 串口（1公1母）
22) DS1302 时钟模块
23) 蜂鸣器
24) AT24C02 模块
25) 模拟量输入
26) 信号发生器模块
27) 74HC164 串口转并口模块
28) 74HC165 并口转串口模块
29) SD卡模块
30) MAX485 模块
31) 红外发射模块
32) 红外接收
33) PCF8591AD/DA 模块
34) 74HC573 锁存芯片
35) 74LS138 三八译码器模块
36) 3V3 电源电路
37) 1.8V 电源电路
38) 3V3/5V/1V8/GND 电源引出
39) 93C46模块
40) 功放、喇叭
41）扩展单元接口
42）CAN通信接口
43）USB转RS232模块
44）TFT彩屏接口
n FSMC接口：
JPDH（PD15…PD8），JPDL（PD7…PD0），JPEH（PE8…PE15）；
JPEB（PE7,PB15，PB14，PB13,PE3，PE2，PE1，PE0）。
使用时和STM32F103VCT/ZET核心板对应接口相连。
n TFT接口（根据TFT引脚定义引出）：
JDH（D15…D8），JDL（D7…D0）；
TFTC1：CS,RS,WR,RD,RST,INT,BUSY,T_CS；
TFTC2：MISO,MOSI,SCK,XCS,XRST,XDCS,DREQ,BL。
使用时可以和核心板IO口相连，自定义使用。
45) PS2接口
46) 核心板扩展接口支持
n51单片机核心板
nSTM32单片机核心板
nAVR单片机核心板
四、实验项目
1、单色流水灯实验
2、彩色流水灯实验
3、双色灯测试
4、1位数码管显示
5、8位数码管动态显示
6、五向摇杆按键测试
7、矩阵键盘显示
8、LED8X8双色点阵显示
9、LCD1602液晶显示
10、LCD12864液晶显示
11、OLED模块显示
12、TFT彩屏模块测试
13、DS18B20测温实验
14、74LS138译码器
15、直流电机测试
16、步进电机控制
17、继电器控制
18、蜂鸣器测试
19、音频控制
20、红外发送接收测试
21、红外解码
22、93C46读写
23、AT24C02读写
24、DS1302日历钟
25、PCF8591AD/DA转换
26、74LS164串并转换
27、74LS165并串转换
28、74HC573锁存器
29、SD卡模块测试
30、RS232串行通信
31、RS485双机通信
32、信号发生器测试
33、火焰传感器
34、光敏传感器
35、霍尔传感器
