ZYEV-4型IGBT单管特性检验实训箱

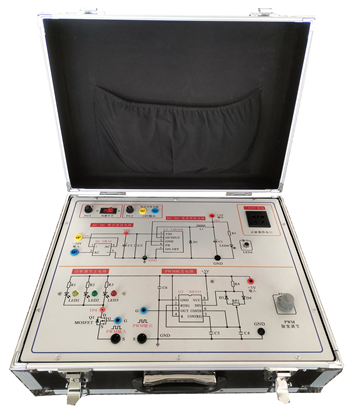

（设备参考图片，具体以实物配置为准）
一、功能概述
设备整体外形为手提箱结构，方便移动。面板上绘制电路原理图，设有电源DC/DC变换电路接线图，提供直流电源，仪表及组成直流斩波电路所需的元器件和采用专用的PWM控制集成电路SG3525。 可完成PWM产生与驱动电路，降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper）等典型实验。
二、规格参数
1.工作电源：单相三线制 AC220V±5% 50HZ
2.安全保护：漏电保护，短路保护等。
3. 产品尺寸：≥450*350*180mm
4.额定功率：≤0.5KW
5.环境温度：-10～50℃
6.相对温度：≤85%
三、实训内容
1.IGBT驱动与调光灯电路（DC/DC斩波电路）
2.IGBT特性电路实训
3. 降压斩波电路（Buck Chopper）实训。
4. 升压斩波电路（Boost Chopper）实训。
