ZY-QCDJ新能源汽车电机控制实验箱

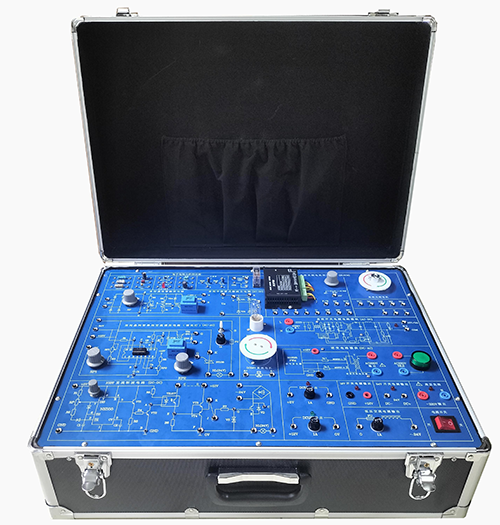

（设备参考图片，具体以实物配置为准）
一、功能概述
新能源汽车电机控制实验箱可完成直流有刷电机驱动与控制，直流无刷电机的驱动与控制，永磁同步电机的驱动与控制。实训箱上提供直流24V电源，数字电压表、数字电流表、PWM信号驱动与控制、220V电源插座，微型数字示波器，触控笔等。
该设备涉及新能源汽车电力电子技术、电机与电驱基础原理课程，可进行原理教学、实操训练,培养符合行业岗位的理论知识能力、动手能力及分析与解决问题等能力。
二、 技术参数
1.工作电源：单相三线制 AC220V±5% 50HZ
2.安全保护：过流保护，短路保护等
3. 产品尺寸：≥500*400*180mm
4.额定功率：≤0.8KW
5.环境温度：-10～50℃
6.相对温度：≤85%
三、基本配置
（一）新能源汽车电机控制实验箱1套。
1.1：实验箱整体尺寸：≥500*400*180mm。
（二）汽车维修用嵌入式数字示波器单元：
（1）模拟频带宽度：0–2MHz
（2）实时取样率：5Msps
（3）垂直灵敏度：2mV/Div – 20V/Div 共 12 档 (按1-2-5 方式递进)
（4）水平时基范围： 1μs/Div – 50s/Div 共 21 档 (按1-2-5 方式递进)
（5）最gao输入电压：50Vpk（100Vpp）
（6）记录长度：512/1024点可选
（7）输入阻抗：1MΩ
（8）ADC精度：8Bit
（9）耦合方式：DC/AC
（10）触发方式：自动（AUTO）、常规（NORM）和单次（SING）
（11）触发边沿：上升、下降
（12）触发源：内部、外部
（13）外触发电压范围：0 - 15V
（14）可随时冻结波形显示(HOLD 功能)
（15）电压表功能：直接显示波形信号的最da值、最小值、峰峰值、平均值和真有效值（20）自带3.3V方波测试信号，频率可设置为1Hz/10Hz/100Hz/1KHz/10KHz/100KHz/1MHz/440Hz。
（16）可保存/调出采集波形
（17）波形数据PC上传
（18）电池/USB供电
（19）内置智能充电器
（20）配套触控笔，USB充电线，探头线
（21）尺寸≤70*80*18mm
（三）直流有刷电机PWM驱动控制单元 提供SG3525 PWM驱动控制电路，PWM信号设有脉冲观测孔。提供TLP250功率放大电路、DC24直流电机、IGBT功率模块等。
（四）直流无刷电机（BLDCM）及驱动控制单元
采用三相BLDC无刷电机为控制对象，提供驱动控制系统，提供电机调速接口及霍尔接口，可对电机正反转控制。
（五）永磁同步电机及控制系统1套
提供三相永磁同步电机一只，永磁同步调速系统模块1个，按键板一个，用于演示调速控制原理。
（六）直流电压表，直流数字电流表模块一只
三位半直流电压表，三位半电流表显示，AC9V供电，面板2mm接线端子引出。
四、辅助教学仿真软件资源（网络版，30个节点）：
1、电机与变压器仿真教学软件
电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1 号）与教育部颁布的有关专业教学大纲而设计，选取典型的电机与变压器，围绕其核心知识点和技能点展开，兼顾教师的课堂教学，力争达到软件的职业性、情境性、过程性、交互性的相互交融。软件包括功率电机、控制电机、信号电机和变压器4个实验单元，共18个典型的实验项目，每个实验项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实验任务。软件既可支持教师的课堂演示教学，亦可支持学生进行课前预习，重点支持学生在理论课后进行的自主仿真实验，并可在此基础上实现技能考核。该软件为职业教育与技能实验、鉴定信息化、现代化提供了不可或缺的丰富资源。
2、电工作业培训仿真教学软件（包含用电安全与触电急救）
该软件采用二维与三维结合的虚拟画面，教导学生电工基础知识和用电的安全及急救方法。包含电工初步知识（电工基础、电工仪表使用、导线安全连接、安全用电工具、安全用电标志），触电急救（触电的方式、安全防护措施、接地与接零保护、人工呼吸，心肺复苏等急救方法），风险排除（灭火器类型、灭火器的使用），电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子技术）等4大模块，15个实验单元，72个实验项目。软件以技能为核心，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了丰富的教学资源。
五、新能源汽车电机控制实训项目
（一）直流有刷电机PWM驱动控制
1.直流有刷电机的认知
2.PWM波形产生与驱动信号测试
3.基于IGBT的直流有刷电机PWM调速控制
（二）直流无刷电机（BLDCM）及驱动控制
1.三相直流无刷电机（BLDC）驱动与控制（正反转控制与调速）。
（三）三相永磁同步电机及控制系统
1. 三相永磁同步电机及控制系统认知
2. 三相永磁同步电机的控制
