ZY-QCDG汽车电工电子实验箱

一、设备概述

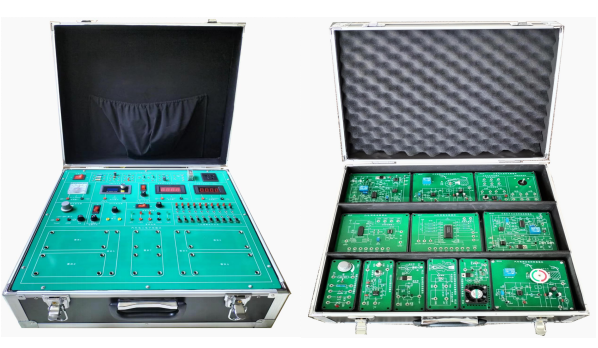

实验系统主要由汽车电工电子实验箱及电子电路实训模块收纳箱组成。实验箱上设有数字电压表、数字电流表、逻辑电平开关及显示模块，PWM信号发生器，直流微安表，220V电源插座，提供正负12V、正负5V直流电源，1.2~35V可调直流电源，15V交流电源等。

该实训系统可进行汽车电器的原理及相关参数的检测，主要是学生按照原理图单元连接好后进行调试与运行，用万用表检测相关参数；加强了学员对电工电子理论知识和技能培训。

二、技术性能

1. 工作电源：单相三线制  AC220V±5%　50HZ
2. 产品尺寸：≥460*425*200mm
3.额定功率：≤0.5KW
4.环境温度：-10～50℃
5.相对温度：≤85%

三、实验模块

汽车电工电子实训模块由透明封闭元件盒及PCB板构成。元件盒体由透明有机工程塑料注塑而成，具有示教功能，使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、元件更换容易。元件盒面板尺寸58mm*124mm，124mm*146mm两种规格。

配套汽车电工电子实验模板，其中包括：电路元件的伏安特性测试模块；三极管放大电路模块；线性运放电路模块；集成功率放大电路模块；555定时器应用模块；D/A 转换电路模块；A/D 转换电路模块；全自动空调模块；空调电子扇控制模块；汽车雨刷自动控制器模块；步进电机驱动电路模块；点火控制模块；油泵PWM油压控制模块；燃油喷射系统模块；光电、霍尔测速传感器测试模块；PTC、NTC温度控制模块，AX512V直流恒压源；IC2集成座（14P），多路故障告警电路模块等。

四、实验箱功能介绍

1. 电工电子箱认识实验

2. 电路元件的伏安特性测绘

3. 三极管放大电路

4. 整流、滤波电路的测试

5. 集成运放的线性运算电路（反向比例运算电路、同向比例运算电路、反向加法运算电路）

6. 集成功率放大器

7. 555 定时器的应用--多谐振荡器

8. 基本门电路的测量

9. D/A 转换电路

10. A/D 转换电路

11. 全自动空调

12. 空调电子扇控制模块

13. 汽车雨刷器

14. 步进电机控制模块

15. 汽车点火电路

16. 燃油喷射系统控制模块

17. PTC、NTC温控控制模块

18. 光电、霍尔测速传感器模块

19. PWM油压控制

20. 多路故障告警电路（组合逻辑电路的使用）

五、电子实训创新教学与管理模块-元器件检测模块

（1）印刷线路板为单层印刷电路板，印刷线路板厚度为2mm，每块印刷线路板四个角上有4mm镙丝固定孔。

（2）印刷线路板的正面印刷：正面用白底黑字清晰的绘制出器件符号。印刷线路板的反面制作：印刷线路板线宽3mm，器件装在反面, 正面用镀金接线孔引出。

（3）线路板固定在塑料密封盒口上，塑料密封盒底内贴一个写有编号内容的无线射频卡，手持式RFID读卡器，除了要能读写无件盒的编号，还要能显示出该元件盒的标准答案。

（4）元器件检测元件为三极管、电解电容、二极管，晶闸管、单结晶体管检测内容为器件类型、 管脚名及好坏的判断，每块检测板在内部接线要有所差异，如三极管的E、B、C三个极任意接到编号为1、2、3的三个引出点上。

（5）RFID读卡全室共配置1套。

六、辅助教学软件资源

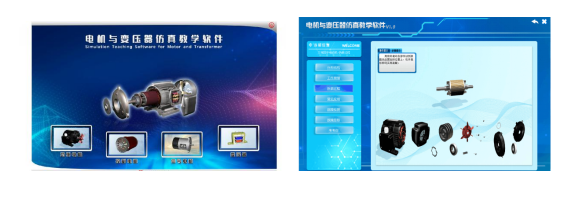

（1）电机与变压器仿真教学软件（网络版，30个接点）

电机与变压器仿真教学软件选取典型的电机与变压器，围绕其核心知识点和技能点展开，兼顾教师的课堂教学，力争达到软件的职业性、情境性、过程性、交互性的相互交融。

本软件包括功率电机、控制电机、信号电机和变压器4个实验单元，共18个典型的实验项目，每个实验项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实验任务。

本软件既可支持教师的课堂演示教学，亦可支持学生进行课前预习，重点支持学生在理论课后进行的自主仿真实验，并可在此基础上实现技能考核。

（2）电力拖动仿真教学软件（网络版，30个接点）

内容包括三相异步机单向转动控制等30个实验项目，涵盖维修电工初级、中级、高级主要实验项目，每个项目又根据需要设有实验目的、实验器件、实验电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心，项目为引领、任务为驱动，职场环境为背景，操作步骤为主线，学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身，性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了不可或缺的丰富资源。

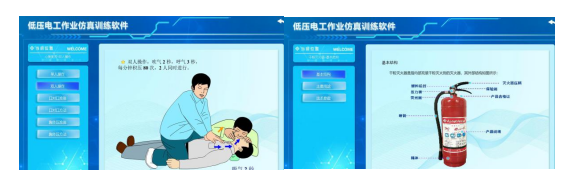

（3）电工作业培训仿真教学软件（包含用电安全与触电急救）（正版3D软件，有软件著作权，便于升级，网络版，30个接点）

包含电工初步知识（电工基础、电工仪表使用、导线安全连接、安全用电工具、安全用电标志），触电急救（触电的方式、安全防护措施、接地与接零保护、人工呼吸，心肺复苏等急救方法），风险排除（灭火器类型、灭火器的使用），电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子技术）等4大模块，15个实验单元，72个实验项目。软件以技能为核心，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了丰富的教学资源。

（4）电子技能虚拟实训软件（网络版，30个接点）

采用三维仿真技术而研制的仿真实训软件，包括仪器仪表、导线加工、检修工具、焊接工艺、电子器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、SMT工艺、收音机焊接实训等11个实训单元，基本涵盖了国家电子设备装接工（中初级）鉴定考核的全部主要模块。本产品性能价格比高，是电子技能仿真实训室必备的主体软件。
